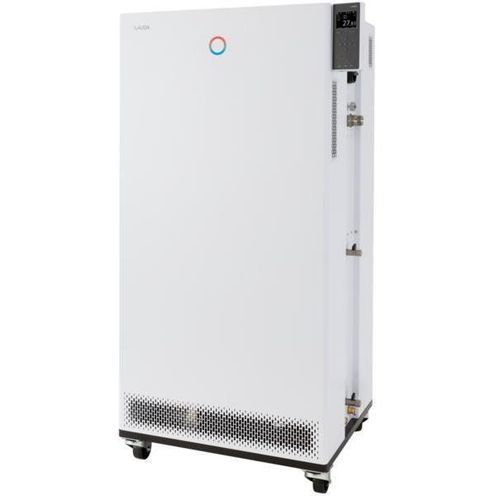

Электронный термостат Integral IN 2040 XTW

регулируемыйпрограммируемый400 VAC

Краткое описание
Управляйте процессным термостатом Integral с фронтальной панели через цветной TFT-дисплей или опционально через сенсорную блок‑панель. Прибор сочетает регулируемый нагрев, встроенное охлаждение и управляемый циркуляционный насос для терморегулирования внешних контуров.

Основные характеристики

• Процессный термостат со встроенной холодильной системой для динамического контроля температуры во внешних контурах
• Управление теплоносителями с сохранением физических свойств
• Функция экстренной остановки черной кнопкой и контакты для дистанционного срабатывания
• Система PowerAdapt для оптимального использования доступной мощности нагрева с учётом ограничений питания
• Стандартные интерфейсы USB и Ethernet; опция — до 2 дополнительных модулей интерфейсов (RS232/485, Profibus, аналоговый, контакт, EtherCAT)
• Цифровой индикатор давления насоса и регулируемый интегрированный байпас
• SmartCool — цифровое управление холодом с частотным регулятором компрессора
• Цветной TFT для одновременного отображения фактического и заданного значений и графика температуры
• Полностью электронный непрерывный регулятор с PID; функции SelfAdapt и SelfCheck для настройки и диагностики
• Защита от низкого уровня и регулируемая защита от перегрева с акустической сигнализацией
• LAUDA Variopump — нагнетательный насос с 8 ступенями или регулировкой давления потока
• Встроенный веб‑сервер для управления через браузер (ПК/планшет/смартфон) с аутентификацией и шифрованием
• Использует природный хладагент CO2

Рабочий диапазон

• Мин. рабочая температура: -45 °C
• Макс. рабочая температура: 200 °C
• Стабильность температуры: 0.05 ± K

Технические данные (по DIN 12876)

• Диапазон рабочих температур: -45 … 200 °C
• Диапазон температуры окружающей среды: 5 … 40 °C
• Стабильность температуры: 0.05 ± K
• Макс. мощность нагрева: 16 kW
• Макс. потребляемая мощность: 18 kW
• Потребление тока: 25 A
• Макс. давление нагнетания: 6,0 bar
• Макс. расход насоса (при давлении): 120 L/min
• Резьба подвод/отвод (снаружи): M38 x 1,5
• Размер шланга подвод/отвод: 1″
• Объём заполнения: мин. 10.5 L / макс. 30 L
• Резьба для подключения водяного охлаждения (снаружи): 3/4″
• Рекомендуемая температура охлаждающей воды: 15 °C (макс. 20 °C)
• Расход охлаждающей воды: 45 L/min
• Мин. перепад давления охлажд. воды: 0.8 bar; макс.: 10 bar
• Габариты (Ш×Г×В): 760 × 650 × 1605 mm
• Масса: 454 kg
• Уровень звукового давления: 61 dB(A)
• Электропитание: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Сетевой штекер: сетевой кабель со штекером (IEC 60309, 5‑полюс., CEE, красный, 32 A)

Охлаждающая способность (примеры)
Температура | Уровень насоса | Средство для терморегулирования | Мощность охлаждения 50 Гц | Мощность охлаждения 60 Гц
200 °C | 8 | Термомасло | 20.8 kW | 20.8 kW
100 °C | 8 | Термомасло | 20.8 kW | 20.8 kW
20 °C | 8 | Этанол | 20.8 kW | 20.8 kW
10 °C | 8 | Этанол | 20.5 kW | 20.5 kW
0 °C | 8 | Этанол | 17.8 kW | 17.8 kW
-10 °C | 8 | Этанол | 14 kW | 14 kW
-20 °C | 4 | Этанол | 10.5 kW | 10.5 kW
-30 °C | 4 | Этанол | 6.6 kW | 6.6 kW
-40 °C | 4 | Этанол | 3.5 kW | 3.5 kW
-45 °C | 4 | Этанол | 2.2 kW | 2.2 kW
