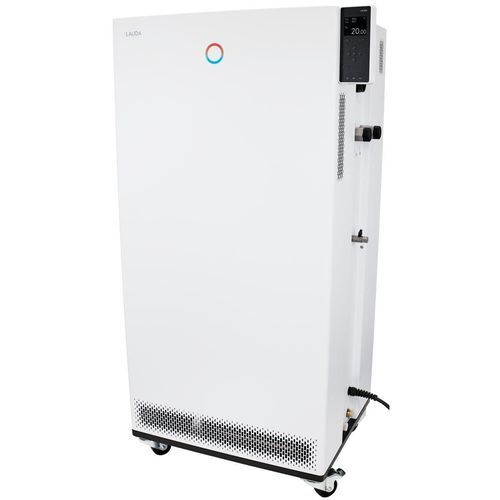

Терморегулятор с графическим дисплеем TFT Integral IN 1330 TW

цифровойдля маслапрограммируемый

Краткое описание
Благодаря модульной концепции интерфейсов технологический термостат Integral IN 1330 TW гибко интегрируется в промышленные процессы. Устройство в стандартной комплектации имеет интерфейсы Ethernet, USB и встроенный порт Pt100; возможно расширение до двух дополнительных модульных интерфейсов.

Рабочие характеристики

• Технологический термостат с интегрированной системой охлаждения для динамического контроля температуры внешних контуров
• Управление теплоносителями с сохранёнными данными о материалах
• Полностью электронный непрерывный регулятор с PID для внутреннего и внешнего управления
• Защита при низком уровне и регулируемая защита от перегрева с звуковой сигнализацией для работы с горючими и негорючими жидкостями
• USB и Ethernet интерфейсы в стандартной комплектации; экспорт данных на USB-накопитель
• Возможность дооснащения до 2 дополнительных модульных интерфейсов (RS232/485, Profibus, аналоговый, контакт, EtherCAT)
• Цифровая индикация давления насоса
• Охлаждение конденсатора водой
• Цветной TFT-дисплей для параллельного отображения фактического и заданного значений и графического представления температурного профиля
• Удобный ввод через курсор и soft-keys; дополнительная кнопка Tmax для защиты от перегрева
• Функция Self-adapt для определения параметров регулирования
• Очень мощный напорный насос
• Встроенный порт для внешнего Pt100; второй внешний Pt100 возможен через интерфейсный модуль
• Программатор с 150 сегментами температура/время, разделяемыми на 5 программ
• Встроенный веб‑сервер для управления через браузер в локальной сети (ПК, планшет, смартфон) с аутентификацией и шифрованием
• Использует HFC хладагенты в соответствии с Регламентом ЕС 573/2024 по фторсодержащим газам
• Читабельное меню; шесть доступных языков (DE, EN, FR, ES, IT, RU)
• Помощник SelfCheck для диагностики системы
• Система PowerAdapt для использования максимально допустимой теплопродуктивности без перегрузки электросети
• Дополнительный насос для внутренней циркуляции
• Удалённая индикация отказа через плавающий контакт
• Регулируемый байпас для ограничения давления
• Система SmartCool для энергосберегающего цифрового управления охлаждением с управлением компрессором включ/выключ

Рабочий диапазон

• Минимальная рабочая температура: -32 °C
• Максимальная рабочая температура: 150 °C
• Стабильность температуры: 0.1 ± K

Технические данные (выборка)
Диапазон рабочих температур: -32 … 150 °C
Диапазон температуры окружающей среды: 5 … 40 °C
Стабильность температуры: 0.1 ± K
Макс. тепловая мощность: 16 kW
Макс. потребляемая мощность: 18 kW
Потребляемый ток: 25 A
Макс. напорное давление: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
Макс. производительность насоса (давление): 60 L/min (50 Hz); 70 L/min (60 Hz)
Резьба подключения вход/выход (снаружи): M38 x 1,5
Размер шланга вход/выход: 1"
Мин. объём заполнения: 9.7 L
Макс. объём заполнения: 25.5 L
Резьба для подключения водяного охлаждения (снаружи): 3/4"
Рекомендуемая температура охлаждающей воды: 15 °C
Макс. температура охлаждающей воды: 30 °C
Расход охлаждающей воды: 15.5 L/min
Мин. перепад давления охлаждающей воды: 0.8 bar
Макс. давление охлаждающей воды: 10 bar
Габариты (Ш×Г×В): 760 x 650 x 1605 mm
Вес: 225 kg
Уровень звукового давления: 62 dB(A)
Питание: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Сетевой штепсель: Сетевой кабель со штекером (IEC 60309, 5-пол., CEE, красный, 32 A)

Характеристики охлаждения (примеры)
100 °C | Термомасло | 13 kW (50 Hz) | 13 kW (60 Hz)
20 °C | Этанол | 13 kW | 13 kW
10 °C | Этанол | 10 kW | 10 kW
0 °C | Этанол | 7.6 kW | 7.6 kW
-10 °C | Этанол | 5.4 kW | 5.4 kW
-20 °C | Этанол | 3.4 kW | 3.4 kW
-30 °C | Этанол | 1.7 kW | 1.7 kW


Ключевые спецификации

• Модель: Integral IN 1330 TW
• Тип устройства: Технологический термостат с интегрированной системой охлаждения
• Стандартные интерфейсы: Ethernet, USB, встроенный Pt100; расширяется модулями (RS232/485, Profibus, аналог, контакт, EtherCAT)
• Регулятор: Полностью электронный непрерывный PID, Self-adapt
• Дисплей/программирование: Цветной TFT, программатор 150 сегментов / 5 программ
• Насос: Макс. расход 60 L/min (50 Hz) / 70 L/min (60 Hz)
• Объём заполнения: 9.7 – 25.5 L
• Габариты / Вес: 760 x 650 x 1605 mm / 225 kg
• Уровень шума: 62 dB(A)
