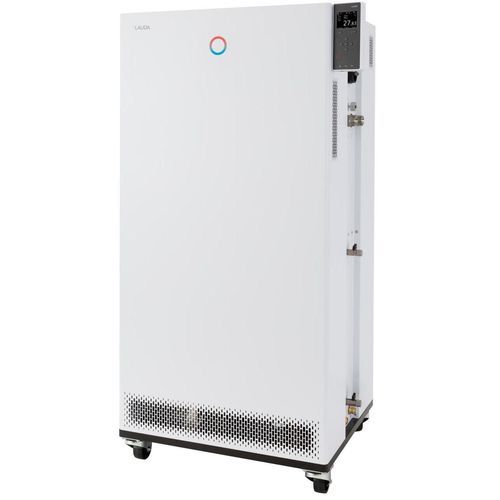

Терморегулятор с сенсорным экраном Integral IN 590 XTW

с графическим дисплеем TFTпрограммируемыйс прямым охлаждением

Краткое описание
Управляйте процессным термостатом Integral IN 590 XTW через цветной TFT-дисплей на приборе или опционально через интуитивный сенсорный пульт. Устройство предназначено для динамического поддержания температуры внешних контуров, объединяет встроенное охлаждение, продвинутое управление и множество интерфейсов для промышленных применений.

Рабочие характеристики

• Процессный термостат с интегрированной системой охлаждения для динамического управления температурой во внешних контурах
• Навигация по меню в виде понятного текста; выбираемые языки: DE, EN, FR, ES, IT, RU
• Полностью электронный непрерывный регулятор с PID-алгоритмом для внутреннего и внешнего управления
• Мощный насос LAUDA Variopump (давление) с 8 выбираемыми уровнями или управлением напорного давления
• Удалённая индикация неисправности через плавающий контакт
• Встроенный веб-сервер для управления через браузер с ПК, планшета или смартфона; защищённая передача данных с аутентификацией и шифрованием
• Очень маленький внутренний объём и большой не термостатируемый расширительный бак (система с холодным слоем жидкости)
• Охлаждение конденсатора — вода
• Цветной TFT-дисплей с одновременным отображением фактического и заданного значений и графической иллюстрацией температурного профиля
• Удобный ввод через курсор и софт-клавиши; дополнительная клавиша Tmax для защиты от перегрева
• Функция самонастройки для определения параметров управления
• Стандартно оснащён USB и Ethernet интерфейсами; экспорт данных на USB-накопитель
• Возможность дооснащения до 2 дополнительных интерфейсных модулей (RS232/485, Profibus, аналоговый, контакт или EtherCAT)
• Цифровое отображение давления насоса
• Система SmartCool для энергоэффективного цифрового управления охлаждением, включая автоматическое управление компрессором
• Использование традиционных хладагентов (HFC) в соответствии с Регламентом ЕС 573/2024 по фторированным парниковым газам
• Управление теплоносителями с сохранёнными данными о свойствах
• Ассистент SelfCheck для диагностики системы
• Система PowerAdapt для использования максимально допустимого количества тепла без перегрузки питающей сети
• Порт для внешнего Pt100 интегрирован; второй внешний Pt100 возможен через модуль интерфейса
• Программатор с 150 сегментами температура/время, разделяемыми на 5 программ
• Встроенный и регулируемый байпас
• Защита от низкого уровня и регулируемая защита от перегрева с акустической сигнализацией для работы с лёгковоспламеняющимися и невоспламеняющимися жидкостями

Рабочий диапазон

• Мин. рабочая температура: -90 °C
• Макс. рабочая температура: 220 °C
• Температурная стабильность: 0.05 ± K

Таблица охлаждающей мощности (примеры)
200 °C | Ступень насоса 8 | Термомасло | 50 Гц: 4,5 kW | 60 Гц: 4,5 kW
100 °C | Ступень насоса 8 | Термомасло | 50 Гц: 4,5 kW | 60 Гц: 4,5 kW
20 °C | Ступень насоса 8 | Этанол | 50 Гц: 4,5 kW | 60 Гц: 4,5 kW
10 °C | Ступень насоса 8 | Этанол | 50 Гц: 4,45 kW | 60 Гц: 4,45 kW
0 °C | Ступень насоса 8 | Этанол | 50 Гц: 4,4 kW | 60 Гц: 4,4 kW
-20 °C | Ступень насоса 4 | Этанол | 50 Гц: 4,6 kW | 60 Гц: 4,6 kW
-60 °C | Ступень насоса 4 | Этанол | 50 Гц: 2,7 kW | 60 Гц: 2,7 kW
-90 °C | Ступень насоса 2 | Этанол | 50 Гц: 0,2 kW | 60 Гц: 0,2 kW


Характеристики / технические спецификации

• Диапазон рабочих температур: -90 ... 220 °C
• Диапазон температуры окружающей среды: 5 ... 40 °C
• Температурная стабильность: 0.05 ± K
• Максимальная мощность нагрева: 8 kW
• Максимальное потребление энергии: 11 kW
• Потребляемый ток: 16 A
• Макс. напор: 3,1 bar
• Максимальная подача насоса (при давлении): 65 L/min
• Резьба подключения вход/выход (наружная): M30 x 1,5
• Размер шланга вход/выход: 3/4"
• Мин. объём заправки: 8 L
• Макс. объём заправки: 28,6 L
• Резьба соединения водяного охлаждения (наружная): 3/4"
• Рекомендуемая температура охлаждающей воды: 15 °C
• Макс. температура охлаждающей воды: 30 °C
• Расход охлаждающей воды: 15,8 L/min
• Мин. перепад давления охлаждающей воды: 0,8 bar
• Макс. давление охлаждающей воды: 10 bar
• Габариты (Ш×Г×В): 760 x 650 x 1605 mm
• Вес: 279 kg
• Уровень звукового давления: 64 dB(A)
• Питание от сети: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Сетевой штекер: Кабель питания со штекером IEC 60309, 5 полюсов, CEE, красный, 16 A
