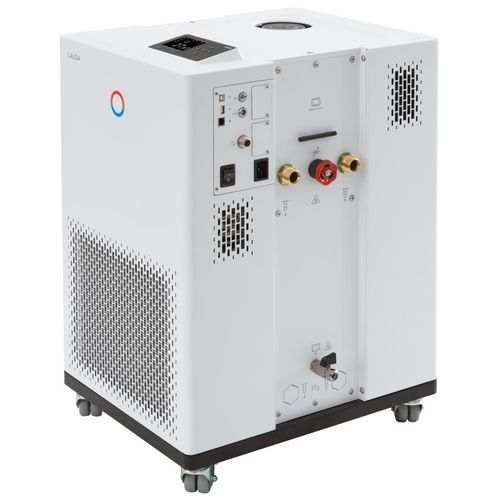

Электронный термостат Integral IN 230 TW

регулируемыйпрограммируемыйреле

Обзор продукта
Модульная концепция интерфейсов позволяет гибко интегрировать технологический термостат Integral IN 230 TW в промышленные контуры температурного регулирования. Устройства в стандартной комплектации оснащены Ethernet, USB и Pt100; дополнительные интерфейсы и протоколы подключаются модульно. Встроенная холодильная система обеспечивает динамическое регулирование температуры внешних контуров.

Рабочие характеристики

• Технологический термостат со встроенной системой охлаждения для динамического контроля температуры во внешних контурах
• Управление теплоносителями с сохранением данных о свойствах
• Полностью электронный непрерывный регулятор с PID-алгоритмом для внутреннего и внешнего управления
• Защита от низкого уровня и регулируемая защита от перегрева с акустической сигнализацией для работы с горючими и негорючими жидкостями
• Встроенный порт для внешнего Pt100; возможна вторая внешняя Pt100 через модуль интерфейса
• Программируемый блок с 150 сегментами температура/время, делимыми на 5 программ — оптимизирован для температурных плавных переходов
• Встроенный веб-сервер для работы через браузер на ПК, планшете или смартфоне; защищённая передача данных (аутентификация, шифрование)
• Использование HFC-хладагентов в соответствии с регламентом ЕС 573/2024
• Цветной TFT-дисплей для одновременного отображения текущего и заданного значений и графического профиля температуры
• Удобный ввод через курсор и soft-клавиши; дополнительная клавиша Tmax для защиты от перегрева
• Функция самонастройки для определения параметров регулирования
• Чрезвычайно мощный напорный насос с цифровым отображением давления
• Удалённая индикация аварии через плавающий контакт
• Регулируемый байпас для ограничения давления
• Система SmartCool для энергоэффективного цифрового управления охлаждением, включая управление компрессором
• Клавное меню понятного текста; доступные языки: DE, EN, FR, ES, IT, RU
• Помощник SelfCheck для диагностики системы
• Система PowerAdapt для использования максимально допустимой тепловой мощности в зависимости от электропитания
• Стандартные интерфейсы USB и Ethernet
• Опция доустановки до 2 дополнительных интерфейсных модулей (RS232/485, Profibus, аналоговый, контактный или EtherCAT)
• Охлаждение конденсатора: вода

Рабочий диапазон

• Минимальная рабочая температура: -32 °C
• Максимальная рабочая температура: 120 °C
• Стабильность температуры: 0.05 ± K

Холодопроизводительность (50 Hz)
Температура | Средство темперирования | Холодопроизводительность 50 Гц
100 °C | Термомасло | 2,3 kW
20 °C | Этанол | 2,3 kW
10 °C | Этанол | 2,3 kW
0 °C | Этанол | 1,9 kW
-10 °C | Этанол | 1,3 kW
-20 °C | Этанол | 0,75 kW
-30 °C | Этанол | 0,35 kW


Артикул
L002665

Технические характеристики

• Диапазон рабочих температур: -32 ... 120 °C
• Диапазон температур окружающей среды: 5 ... 40 °C
• Стабильность температуры: 0.05 ± K
• Макс. мощность нагрева: 2,7 kW
• Макс. потребляемая мощность: 3,7 kW (16 A)
• Макс. напорное давление: 3,5 bar
• Макс. производительность насоса (по давлению): 40 L/min
• Резьба подключения вход/выход (наружная): G 3/4"
• Размер шланга вход/выход: 3/4"
• Мин. объём заполнения: 3,6 L
• Макс. объём заполнения: 8,7 L
• Резьба для подключения водяного охлаждения (наружная): 3/4"
• Рекомендуемая температура охлаждающей воды: 15 °C; макс.: 30 °C
• Расход охлаждающей воды: 3 L/min; Δp мин.: 0,8 bar; макс. давление: 10 bar
• Габариты (Ш×Г×В): 430 x 550 x 760 mm
• Вес: 85 kg
• Уровень звукового давления: 60 dB(A)
• Сеть: 230 V; 50 Hz (питающий кабель с угловой вилкой CEE7/7)
