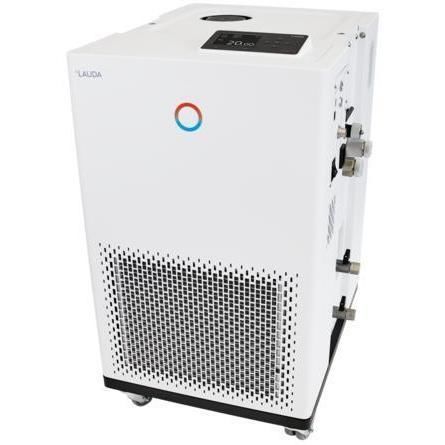

Электронный термостат Integral IN 150 XT

программируемый230 Vcaдля жары и холода

Краткое описание
Управляйте процессным термостатом Integral через цветной TFT-дисплей на приборе или опционально через сенсорный блок управления. Устройство обеспечивает динамическое регулирование температуры во внешних контурах и широкие возможности подключения для локального и сетевого управления.

Рабочие характеристики

• Процессный термостат с интегрированной системой охлаждения для динамического управления температурой во внешних контурах
• Управление теплоносителями с сохраненными данными о свойствах
• Полностью электронный непрерывный регулятор с PID-действием для внутреннего и внешнего управления
• Защита при низком уровне и регулируемая защита от перегрева с звуковой сигнализацией (подходит для горючих и негорючих жидкостей)
• Интегрированный порт для внешнего Pt100; второй внешний Pt100 возможен через модуль интерфейса
• Интегрированный и регулируемый байпас; очень маленький внутренний объем и большой нетермостатируемый расширительный бак (система холодного слоя жидкости)
• Воздухное охлаждение конденсатора и система SmartCool для энергоэффективного управления охлаждением
• Цветной TFT-дисплей для одновременного отображения фактического и заданного значений и графика температурного профиля
• Управление с помощью курсора и soft-keys; отдельная клавиша Tmax для защиты от перегрева
• Функция самонастройки для определения параметров регулирования
• Насос LAUDA Variopump с 8 выбираемыми уровнями подачи или управлением давления; цифровое отображение давления насоса
• Удалённая индикация ошибки через плавающий контакт
• Программатор с до 150 температурно-временными сегментами, разделяемыми на 5 программ
• Встроенный веб-сервер для управления через браузер в локальной сети (ПК, планшет, смартфон) с аутентификацией и шифрованием
• Использует традиционные хладагенты (HFC) в соответствии с Регламентом ЕС (EU) 573/2024
• Навигация меню в явном тексте; доступные языки: DE, EN, FR, ES, IT, RU
• Помощник SelfCheck для диагностики системы; PowerAdapt для оптимального использования нагревательной мощности с учётом электросети

Рабочий диапазон

• Минимальная рабочая температура: -45 °C
• Максимальная рабочая температура: 220 °C
• Стабильность температуры: 0.05 ± K

Технические данные (по DIN 12876)

• Диапазон рабочих температур: -45 ... 220 °C
• Диапазон температур окружающей среды: 5 ... 40 °C
• Стабильность температуры: 0.05 ± K
• Максимальная мощность нагрева: 3.5 kW
• Максимальное потребление мощности: 3.7 kW
• Потребляемый ток: 16 A
• Максимальное давление нагнетания: 3,1 bar
• Максимальная пропускная способность насоса (при давлении): 65 L/min
• Резьба подключения вход/выход (наружная): M30 x 1,5
• Размер шланга вход/выход: 3/4″
• Мин. объём заполнения: 2.5 L
• Макс. объём заполнения: 8.7 L
• Габариты (Ш × Г × В): 430 x 550 x 760 mm
• Вес: 106 kg
• Уровень звукового давления: 60 dB(A)
• Питание пример: 230 V; 50 Hz (в зависимости от варианта)
• Сетевой разъем пример: сетевой кабель с угловой вилкой Schuko (CEE7/7)

Характеристики охлаждающей способности (50 Hz)
200 °C | Уровень насоса 8 | Термомасло | 1.5 kW
100 °C | Уровень насоса 8 | Термомасло | 1.5 kW
20 °C | Уровень насоса 8 | Этанол | 1.5 kW
10 °C | Уровень насоса 8 | Этанол | 1.5 kW
0 °C | Уровень насоса 8 | Этанол | 1.3 kW
-10 °C | Уровень насоса 8 | Этанол | 1 kW
-20 °C | Уровень насоса 4 | Этанол | 0.7 kW
-30 °C | Уровень насоса 4 | Этанол | 0.3 kW
-40 °C | Уровень насоса 4 | Этанол | 0.06 kW
-45 °C | Уровень насоса 2 | Этанол | 0.02 kW


Документация / Datasheet
Технический лист Integral IN 150 XT доступен (см. загрузки продукта).

Характеристики / технические спецификации

• Модель: Integral IN 150 XT
• Тип регулирования: электронный PID (внутренний или внешний)
• Интерфейс датчиков: встроенный Pt100; второй Pt100 опционально через модуль
• Насос: LAUDA Variopump, 8 уровней или регулирование давления
• Защиты: детектор низкого уровня, регулируемая защита от перегрева с звуковой сигнализацией
• Управление / интерфейсы: цветной TFT, встроенный веб-сервер, USB, Ethernet; опции RS232/485, Profibus, EtherCAT, аналоговые, контакты
• Программирование: 150 сегментов температура/время на 5 программ
• Охлаждение: воздушный конденсатор, SmartCool для экономичного управления
• Соответствие: хладагенты (HFC) в соответствии с (EU) 573/2024
