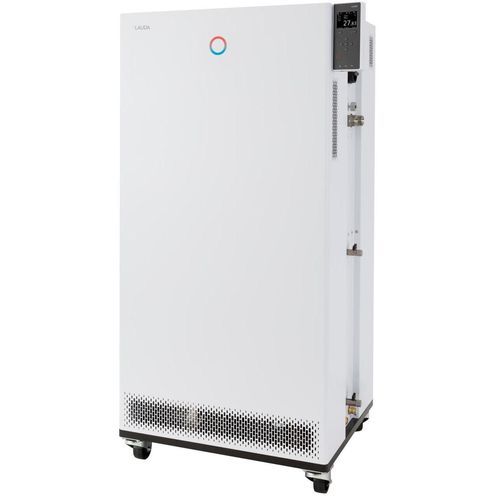

Терморегулятор с графическим дисплеем TFT Integral IN 1850 XTW

с сенсорным экраномPIDдля воды

Краткое описание
Управляйте процесс-термостатом Integral IN 1850 XTW через встроенный цветной TFT-дисплей или, опционально, через интуитивный сенсорный модуль управления. Устройство объединяет систему охлаждения и современную насосную систему для динамического контроля температуры внешних контуров.

Характеристики

• Процесс-термостат с интегрированной системой охлаждения для динамического температурного контроля во внешних контурах
• Управление теплоносителем с сохранением данных о веществе
• ATEX-сертифицированные датчики обнаружения газа с сигнализацией и автоматическим отключением и внешним интерфейсом состояния для систем безопасности верхнего уровня
• Функция Self-adapt для определения параметров управления
• Мощный насос LAUDA Variopump (напорный) с 8 выбираемыми уровнями производительности или управлением выходным давлением
• Удалённая индикация отказа через плавающий контакт
• Программатор с 150 сегментами температура/время, разделяемыми на 5 программ, оптимизирован для температурных профилей
• Встроенный веб-сервер для управления через браузер на ПК, планшете или смартфоне; безопасная передача данных через аутентификацию и шифрование
• Цветной TFT-дисплей для одновременного отображения текущих и установленных значений и графического профиля температуры
• Удобный ввод через курсор и soft-клавиши; отдельная клавиша Tmax для защиты от перегрева
• Функция быстрого останова с чёрной кнопкой и контактами для дистанционного сброса
• Система PowerAdapt для использования максимально допустимой мощности нагрева в зависимости от питания
• USB и Ethernet в стандартной комплектации; возможность дооснастить до 2 дополнительных модулей интерфейсов (RS232/485, Profibus, аналоговый, контактный или EtherCAT)
• Цифровая индикация давления насоса
• Охлаждение конденсатора: вода
• Ясная текстовая навигация меню; 6 языков интерфейса: DE, EN, FR, ES, IT, RU
• SelfCheck Assistant для диагностики системы
• Полностью электронный непрерывный контроллер с PID для внутреннего и внешнего управления
• Детекция низкого уровня и настраиваемая защита от перегрева с акустическим сигналом для горючих и негорючих жидкостей
• Порт для внешнего Pt100 интегрирован; второй внешний Pt100 возможен через интерфейсный модуль
• Интегрированный регулируемый байпас
• Небольшой внутренний объём и большой нетермостатируемый расширительный бак (система холодного слоя жидкости)
• Использование натуральных хладагентов возможно

Рабочий диапазон

• Мин. рабочая температура: -50 °C
• Макс. рабочая температура: 220 °C
• Стабильность температуры: 0.05 ± K

Холодопроизводительность (уровень насоса и среда) — таблица
Температура | Ступень насоса | Средство для темперирования | Мощность охлаждения 50 Гц | Мощность охлаждения 60 Гц
200 °C | 8 | Термомасло | 20 kW | 20 kW
100 °C | 8 | Термомасло | 20 kW | 20 kW
20 °C | 8 | Этанол | 20 kW | 20 kW
10 °C | 8 | Этанол | 17.8 kW | 20 kW
0 °C | 8 | Этанол | 13.2 kW | 15.5 kW
-10 °C | 8 | Этанол | 9.4 kW | 10.8 kW
-20 °C | 4 | Этанол | 6.8 kW | 7.8 kW
-30 °C | 4 | Этанол | 4.2 kW | 5.4 kW
-40 °C | 4 | Этанол | 2.2 kW | 2.7 kW
-50 °C | 2 | Этанол | 1.35 kW | 1.6 kW


Технические характеристики

• Диапазон рабочих температур: -50 ... 220 °C
• Диапазон температур окружающей среды: 5 ... 40 °C
• Постоянство температуры: 0.05 ± K
• Макс. мощность нагрева: 16 kW
• Макс. потребляемая мощность: 18 kW
• Потребление тока: 25 A
• Макс. напор насоса: 6.0 bar
• Макс. расход насоса (напор): 120 L/min
• Резьба подключения вход/выход (снаружи): M38 x 1.5
• Размер шланга вход/выход: 1"
• Мин. объём заполнения: 8 L
• Макс. объём заполнения: 28.6 L
• Резьба для подключения водяного охлаждения (снаружи): 3/4"
• Рекомендуемая температура охлаждающей воды: 15 °C
• Макс. температура охлаждающей воды: 30 °C
• Расход охлаждающей воды: 24 L/min
• Мин. перепад давления охлаждающей воды: 0.8 bar
• Макс. давление охлаждающей воды: 10 bar
• Габариты (Ш × Г × В): 760 × 650 × 1605 mm
• Вес: 291 kg
• Уровень звукового давления: 58 dB(A)
• Питание: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Сетевой кабель со штекером: IEC 60309, 5-пол., CEE, красный, 32 A
