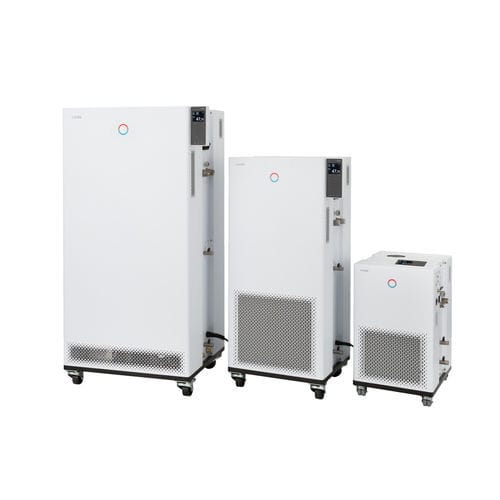

Электронный термостат Integral IN 530 T

регулируемыйпрограммируемыйреле

Описание продукта
Integral IN 530 T — модульный технологический термостат для динамического температурного контроля внешних контуров. В стандартной комплектации имеются интерфейсы Ethernet, USB и порт для внешнего Pt100; дополнительные интерфейсы и протоколы связи могут быть добавлены через модули. Устройство включает электронный PID‑регулятор, программируемый режим температур/времени и встроенную систему охлаждения для промышленных применений.

Рабочие характеристики

• Процессный термостат с интегрированной системой охлаждения для динамического контроля внешних контуров
• Управление теплоносителями с сохранёнными данными о свойствах
• Полностью электронный непрерывный регулятор с PID‑законом для внутреннего и внешнего управления
• Защита при низком уровне и настраиваемая защита от перегрева с звуковой сигнализацией для горючих и негорючих жидкостей
• Порт для внешнего Pt100 встроен; второй внешний Pt100 возможен через интерфейсный модуль
• Программатор с 150 сегментами температура/время, разделяемыми на 5 программ
• Встроенный веб‑сервер для работы через браузер (ПК, планшет, смартфон) с аутентификацией и шифрованием
• Использует традиционные HFC‑хладагенты в соответствии с Регламентом ЕС 573/2024 по F‑газам
• Цветной TFT‑дисплей для одновременного отображения фактического и заданного значения и графического профиля температуры
• Удобный ввод через курсор и soft‑клавиши; дополнительная клавиша Tmax для защиты от перегрева
• Функция самоадаптации для определения параметров управления
• Мощный нагнетательный насос с цифровым индикатором давления и регулируемым байпасом
• Удалённая индикация неисправности через плавающий контакт
• SmartCool — цифровое энергосберегающее управление охлаждением с автоматикой компрессора
• SelfCheck‑ассистент для диагностики и PowerAdapt для оптимального использования нагревательной мощности
• USB и Ethernet в стандартной комплектации; опция до 2 дополнительных интерфейсных модулей (RS232/485, Profibus, аналог, контакт, EtherCAT)
• Охлаждение конденсатора: воздух

Рабочий диапазон

• Мин. рабочая температура: -32 °C
• Макс. рабочая температура: 120 °C
• Стабильность температуры: 0.05 ± K

Технические данные (по DIN 12876)

• Диапазон рабочих температур: -32 ... 120 °C
• Диапазон температуры окружающей среды: 5 ... 40 °C
• Стабильность температуры: 0.05 ± K
• Макс. мощность нагрева: 8 kW
• Макс. потребляемая мощность: 11 kW
• Потребляемый ток: 16 A
• Макс. давление нагнетания: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Макс. насосный расход (напор): 40 L/min (50 Hz); 65 L/min (60 Hz)
• Резьба подключения вход/выход (наружная): G 3/4"
• Размер шланга вход/выход: 3/4"
• Мин. объём заправки: 7.2 L
• Макс. объём заправки: 20.5 L
• Габариты (Ш × Г × В): 560 x 550 x 1325 mm
• Масса: 149 kg
• Уровень звукового давления: 66 dB(A)
• Питание: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Сетевой разъём: Сетевой кабель со штекером (IEC 60309, 5‑пол., CEE, красный, 16 A)

Таблица мощности охлаждения (фрагмент)
Температура | Средство темперирования | Мощность охлаждения 50 Hz | Мощность охлаждения 60 Hz
100 °C | Термомасло | 5 kW | 5 kW
20 °C | Этанол | 5 kW | 5 kW
10 °C | Этанол | 4.5 kW | 4.5 kW
0 °C | Этанол | 3.8 kW | 3.8 kW
-10 °C | Этанол | 2.6 kW | 2.6 kW
-20 °C | Этанол | 1.5 kW | 1.5 kW
-30 °C | Этанол | 0.6 kW | 0.6 kW

Техническое резюме

• Модель: Integral IN 530 T
• Диапазон работы: -32…120 °C
• Стабильность: 0.05 ± K
• Мощность нагрева: 8 kW
• Макс. расход насоса: 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Объёмы заправки: 7.2 L – 20.5 L
• Стандартные интерфейсы: Ethernet, USB; возможность расширения модульными интерфейсами
