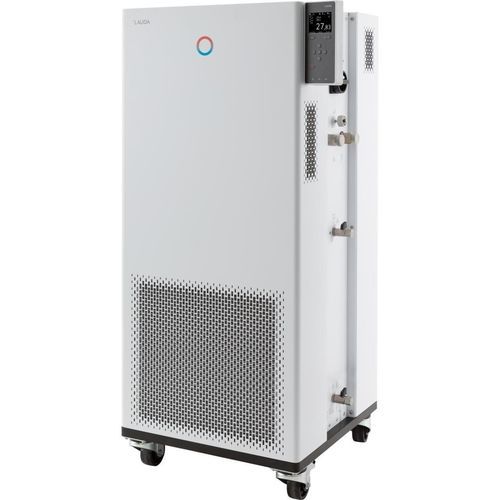

Терморегулятор с графическим дисплеем TFT Integral IN 550 XT

с сенсорным экраномPIDпрограммируемый

Краткое описание
Управляйте Integral IN 550 XT с помощью встроенного цветного TFT‑дисплея или опционально через сенсорный блок управления. Устройство сочетает в себе встроенное охлаждение, мощный напорный насос и расширенные функции управления для динамического температурного контроля внешних контуров в промышленных приложениях.

Рабочие характеристики

• Процессный термостат с интегрированным охлаждением для динамического контроля температуры в внешних контурах
• Управление теплоносителями с сохранёнными свойствами
• ATEX‑сертифицированные газовые датчики с сигнализацией и автоматическим отключением; внешняя интерфейс‑индикация состояния для вышестоящих систем безопасности
• Функция самонастройки для автоматического определения PID‑параметров
• LAUDA Variopump (напорный насос) с 8‑ю регулируемыми уровнями или регулированием выходного давления; цифровой индикатор давления насоса
• Удалённая индикация неисправности через плавучий контакт
• Программируемый генератор: 150 температурно‑временных сегментов, делимых на 5 программ
• Встроенный веб‑сервер для управления через браузер (ПК, планшет, смартфон) с аутентификацией и шифрованием
• Работа с натуральными хладагентами; SmartCool — энергосберегающее управление охлаждением с автоматикой компрессора
• Понятное текстовое меню и мультиязычная поддержка (DE, EN, FR, ES, IT, RU)
• Функция быстрого останова чёрной кнопкой и контакты для дистанционного срабатывания; клавиша Tmax для защиты от перегрева
• Система PowerAdapt для адаптации максимально допустимого нагрева к ограничениям питания
• USB и Ethernet в стандартной комплектации; возможность дооснащения двумя дополнительными интерфейсами (RS232/485, Profibus, аналоговый, контакт, EtherCAT)
• SelfCheck Assistant для диагностики; полностью электронный непрерывный контроллер с PID для внутреннего и внешнего управления
• Контроль низкого уровня и настраиваемая защита от перегрева с звуковой сигнализацией, пригодна для горючих и негорючих жидкостей
• Порт для внешнего Pt100 встроен; второй внешний Pt100 возможен через интерфейсный модуль
• Интегрированный регулируемый байпас; очень малый внутренний объём и большой нетермостатируемый расширительный бак (система холодного слоя жидкости)
• Охлаждение конденсатора: воздушное

Рабочий диапазон

• Мин. рабочая температура: -50 °C
• Макс. рабочая температура: 220 °C
• Стабильность температуры: 0.05 ± K

Мощность охлаждения (50 Hz) — примеры
200 °C | Уровень насоса 8 | Теплоноситель: термомасло | 5 kW
100 °C | Уровень насоса 8 | Теплоноситель: термомасло | 5 kW
20 °C | Уровень насоса 8 | Этанол | 5 kW
10 °C | Уровень насоса 8 | Этанол | 4.8 kW
0 °C | Уровень насоса 8 | Этанол | 4.6 kW
-10 °C | Уровень насоса 8 | Этанол | 3.3 kW
-20 °C | Уровень насоса 4 | Этанол | 2.4 kW
-30 °C | Уровень насоса 4 | Этанол | 1.5 kW
-40 °C | Уровень насоса 4 | Этанол | 0.7 kW
-50 °C | Уровень насоса 2 | Этанол | 0.3 kW


Технические характеристики (по DIN 12876)
Диапазон рабочих температур: -50 ... 220 °C
Диапазон температуры окружающей среды: 5 ... 40 °C
Стабильность температуры: 0.05 ± K
Макс. теплоотдача нагрева: 8 kW
Макс. потребляемая мощность: 10.5 kW
Потребляемый ток: 16 A
Макс. давление нагнетания: 3.1 bar
Макс. расход насоса (при давлении): 65 L/min
Резьба подключения вход/выход (наружная): M30 x 1.5
Размер шланга вход/выход: 3/4"
Мин. объём заливки: 4.8 L
Макс. объём заливки: 17.2 L
Габариты (Ш × Г × В): 560 x 550 x 1325 mm
Вес: 176 kg
Уровень звукового давления: 65 dB(A)
Питание: 400 V; 3/PE; 50 Hz
Сетевой штекер: сетевой кабель с вилкой (IEC 60309, 5‑полюс., CEE, красный, 16 A)
Интерфейсы: USB и Ethernet в стандартной комплектации; расширяемо RS232/485, Profibus, аналоговый, контакт или модули EtherCAT
