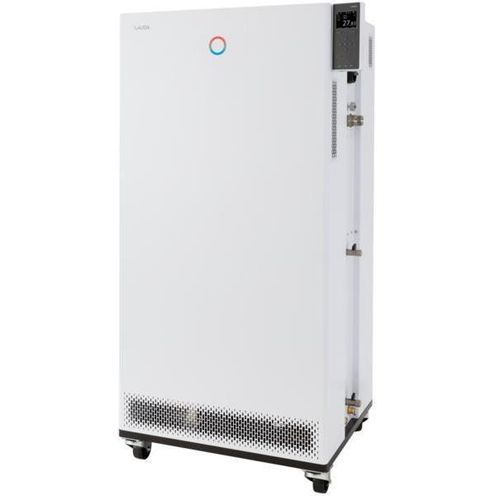

Терморегулятор с графическим дисплеем TFT Integral IN 1590 XTW

с сенсорным экраномс дистанционным управлениемдля масла

Описание
Управляйте термостатом процесса Integral через встроенный цветной TFT-дисплей или опционально через интуитивную сенсорную панель. Устройство сочетает встроенную холодильную систему с мощным LAUDA Variopump для динамического контроля температуры внешних контуров в диапазоне от -90 °C до 220 °C.

Характеристики

• Процессный термостат со встроенным охлаждением для динамического температурного контроля внешних контуров
• Управление теплоносителями с сохранёнными свойствами
• Полностью электронный непрерывный регулятор с PID‑законом для внутреннего и внешнего управления
• Защита от низкого уровня и регулируемая защита от перегрева с акустической сигнализацией для горючих и негорючих жидкостей
• Порт для внешнего Pt100 интегрирован; второй внеш. Pt100 возможен через интерфейсный модуль
• Интегрированный и регулируемый байпас
• Очень небольшой внутренний объём и большой нетермостатируемый расширительный сосуд (система холодного слоя жидкости)
• Охлаждение конденсатора: вода
• Цветной TFT-дисплей для одновременного отображения уставки и фактического значения и графика температурного профиля
• Удобный ввод через курсор и софт‑кнопки; отдельная клавиша Tmax для защиты от перегрева
• Функция самонастройки для определения параметров регулирования
• LAUDA Variopump (нагнетательный насос) с 8 выбираемыми ступенями или управление давлением на выходе
• Удалённая индикация неисправности через плавающий контакт
• Программатор с 150 температурно/временными сегментами, разделяемыми на 5 программ
• Интегрированный веб‑сервер для работы через браузер на ПК, планшете или смартфоне с аутентификацией и шифрованием
• Использует традиционные хладагенты (HFC) в соответствии с регламентом ЕС (EU) 573/2024 по F‑газам
• Меню в явном виде, шесть языков выбора: DE, EN, FR, ES, IT, RU
• SelfCheck Assistant для диагностики системы
• PowerAdapt для использования максимально возможной мощности нагрева в пределах электросети
• Стандартные интерфейсы USB и Ethernet; экспорт данных на USB
• Опция доукомплектования до 2 дополнительных интерфейсов (RS232/485, Profibus, аналоговый, контактный или модуль EtherCAT)
• Цифровое отображение давления насоса
• SmartCool — система энергоэффективного цифрового управления охлаждением с управлением компрессором вкл/выкл

Рабочий диапазон

• Мин. рабочая температура: -90 °C
• Макс. рабочая температура: 220 °C
• Температурная стабильность: 0.05 ± K

Таблица охлаждающей мощности (выдержка)
Температура | Ступень насоса | Средство темперирования | Мощность охлаждения 50 Гц | Мощность охлаждения 60 Гц
200 °C | 8 | Термомасло | 18.5 kW | 18.5 kW
100 °C | 8 | Термомасло | 18.5 kW | 18.5 kW
20 °C | 8 | Этанол | 18.5 kW | 18.5 kW
10 °C | 8 | Этанол | 15 kW | 16 kW
0 °C | 8 | Этанол | 11.5 kW | 12.2 kW
-10 °C | 8 | Этанол | 8.7 kW | 9 kW
-20 °C | 4 | Этанол | 8.5 kW | 9 kW
-30 °C | 4 | Этанол | 8.5 kW | 9 kW
-40 °C | 4 | Этанол | 7.5 kW | 8.5 kW
-50 °C | 4 | Этанол | 6 kW | 7 kW
-60 °C | 4 | Этанол | 4 kW | 5.2 kW
-70 °C | 4 | Этанол | 2.2 kW | 3.4 kW
-80 °C | 4 | Этанол | 0.9 kW | 1.5 kW
-90 °C | 2 | Этанол | 0.35 kW | 0.5 kW

Технические характеристики (выдержка)

• Диапазон рабочих температур: -90 ... 220 °C
• Диапазон температур окружающей среды: 5 ... 40 °C
• Температурная стабильность: 0.05 ± K
• Макс. мощность нагрева: 12 kW
• Макс. потребляемая мощность: 19 kW
• Потребляемый ток: 30 A
• Макс. давление нагнетания: 3,1 bar
• Макс. производительность насоса (давление): 65 L/min
• Резьба подключения вход/выход (наружная): M38 x 1,5
• Размер шланга вход/выход: 1"
• Мин. объём заливки: 10 L
• Макс. объём заливки: 30.6 L
• Резьба подключения водяного охлаждения (наружная): 3/4"
• Рекомендуемая температура охлаждающей воды: 15 °C
• Макс. температура охлаждающей воды: 30 °C
• Расход охлаждающей воды: 26 L/min
• Мин. перепад давления охлаждающей воды: 0.8 bar
• Макс. давление охлаждающей воды: 10 bar
• Габариты (Ш×Г×В): 760 x 650 x 1605 mm
• Вес: 356 kg
• Уровень звукового давления: 65 dB(A)
• Питание: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Сетевой штекер: сетевой кабель с вилкой (IEC 60309, 5‑пол., CEE, красный, 32 A)
