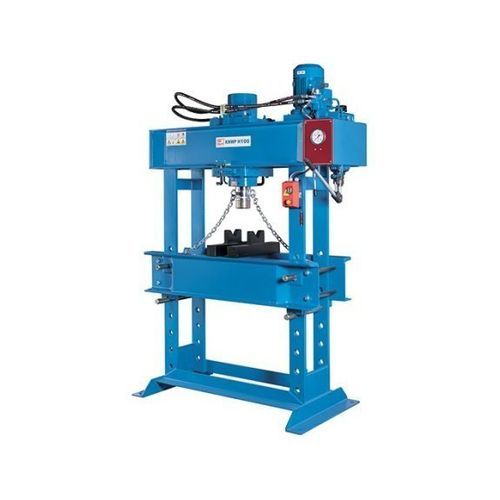

Гидравлический пресс KNWP H 100

механизированныйс выпрямлениемдля сборки

Обзор
Эта серия моторизованных гидравлических цеховых прессов оснащена жестким к крутке порталным каркасом и регулируемой открытой опорной плитой. Предназначена для запрессовки/выпрессовки подшипников, монтажных и выправочных работ, а также испытаний материалов. Позиционируемый вбок рабочий цилиндр упрощает наладку без перемещения детали. Прессы являются стандартным оборудованием технических мастерских и отделов обслуживания.

Основные характеристики

• Гидравлический агрегат с мотором
• Горизонтально позиционируемый рабочий цилиндр
• Рабочий стол с регулируемой высотой
• В комплекте набор призматических накладок (V‑блоки)

Детали изделия

• Извилинно‑жесткий сварной порталный каркас из толстостенного профильного стали
• Тяжёлая конструкция для профессионального использования в мастерской
• Универсален для многих видов ремонтных, сборочных и выправочных работ
• Точный контроль усилия прессования для правки осей, опор и валов
• Большой ход поршня для выпрессовки и запрессовки подшипников и втулок
• Встроенный манометр обеспечивает постоянный контроль рабочего давления
• Моторизованный гидравлический блок обеспечивает эффективную работу
• Плавная горизонтальная регулировка рабочего цилиндра упрощает наладку
• Качественные компоненты для длительной и надежной эксплуатации

Технические данные — Рабочая зона
Рабочая ширина: 1.020 мм
Пролет стоек (чистота): 300 мм
Усилие: 100 т
Макс. рабочее давление: 400 бар
Ход: 400 мм
Скорость подачи: 7,12 мм/с
Скорость прессования: 7,12 мм/с
Скорость возврата: 13,42 мм/с

Технические данные — Мощность привода
Номинальная мощность двигателя гидравлического насоса: 4 кВт

Технические данные — Габариты и масса
Объем гидравлического бака: 11 л
Масса: 1.000 кг
Габаритные размеры (Д x Ш x В): 1.600 мм x 850 мм x 2.450 мм

Технические данные — Размеры
A: 2.450 мм
B: 850 мм
C: 1.260 мм
D: 1.020 мм
E: 300 мм
F: 1.600 мм

Стандартное оснащение / аксессуары

• Перемещаемый рабочий цилиндр (боковая регулировка)
• Рабочий стол с регулировкой высоты
• Набор V‑блоков / призматических блоков
• Манометр
• Руководство по эксплуатации

Характеристики / технические спецификации

• Модель: KNWP H 100
• Усилие: 100 т
• Ход: 400 мм
• Рабочая ширина: 1.020 мм
• Пролет стоек: 300 мм
• Макс. рабочее давление: 400 бар
• Мощность двигателя гидравлического насоса: 4 кВт
• Объем гидравлического бака: 11 л
• Скорость прессования/подачи: 7,12 мм/с
• Скорость возврата: 13,42 мм/с
• Габариты (Д x Ш x В): 1.600 мм x 850 мм x 2.450 мм
• Масса: 1.000 кг
