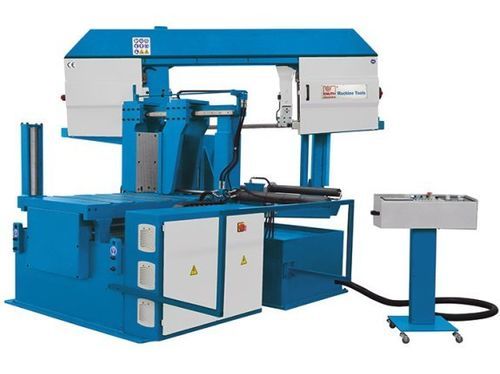

Ленточная пила ABS 360 S NC

горизонтальнаядля металловполуавтоматическая

Описание продукта
ABS 360 S NC — высокопроизводительная горизонтальная ленточная пила, рассчитанная на серийное производство. Имеет двухстоечную конструкцию, подачу материала сервоприводом с преднагруженными шарико-винтовыми парами и измерительную систему с точностью позиционирования и повторяемости ±0,2 мм. Сенсорный контроллер Omron хранит до 30 программ по 50 шагов. Гидравлический зажим заготовки — в стандартной комплектации; гидравлический зажим пучков — опция. Угол косого реза регулируется вручную и отображается на цифровом индикаторе.

Основные преимущества

• Двухколонная конструкция с точной линейной направляющей
• Поворотный пилный узел для выполнения косых резов с гидравлическим зажимом и цифровым отображением угла
• Контроллер Omron с сенсорным экраном для быстрой настройки и программирования (30 программ x 50 шагов)
• Сервоподача материала с точностью позиционирования/повторяемостью ±0,2 мм
• Автоматическое ограничение высоты хода с оптическим датчиком

Детали изделия

• Полностью автоматизированная серия горизонтальных ленточных пил с параллельной направляющей, предназначенная для серийной обработки косых резов в цельном материале, трубах и профилях
• Подача заготовки от серводвигателя через преднагруженные шарико-винтовые пары для максимальной точности
• Комбинация линейных и плоских направляющих: низкие эксплуатационные затраты и высокая износостойкость в тяжелых условиях производства
• Пильная рама (включая направляющий каркас) вручную поворачивается до 60° и фиксируется гидравлическим зажимом
• Полностью автоматический режим: косые резы до 45°; полуавтоматический режим: до 60°
• Угол рамы считывается на цифровом дисплее
• Наклон рамы на 3° по оси реза повышает производительность и ресурс полотна
• Жёсткие направляющие полотна обеспечивают вертикальную угловую точность
• Надёжный гидравлический агрегат обеспечивает управляемое усилие зажима
• Гидравлически управляемая микроподача пильной рамы
• Оптическое управление переключением с быстрого хода на рабочую подачу для сокращения простоев
• Бесступенчато регулируемая скорость полотна, передаваемая через приводы, рассчитанные на длительную эксплуатацию
• Проверка натяжения полотна по манометру
• Автоматический контроль обрыва полотна, высокопроизводительная система охлаждения и щётка для стружки входят в стандартную комплектацию
• Опции: MQL (микро-распыление), гидравлический зажим пучков, конвейер для стружки, лазерный указатель, роликовые столы

Технические данные (таблицы)
Рабочая зона
Мин. длина реза: 15 мм
Остаточная длина: 190 мм

Режущие способности
Ход подачи за один цикл (макс.): 700 мм
Скорость резания: 15 м/мин - 120 м/мин
Режущая способность 0° (круг): 360 мм
Режущая способность 0° (плоская) (длина x ширина): 610 мм x 360 мм
Режущая способность 0° (квадрат): 360 мм
Режущая способность 30° (круг): 360 мм
Режущая способность 30° (плоская) (длина x ширина): 530 мм x 360 мм
Режущая способность 30° (квадрат): 360 мм
Режущая способность 45° (круг): 360 мм
Режущая способность 45° (плоская) (длина x ширина): 400 мм x 360 мм
Режущая способность 45° (квадрат): 360 мм
Макс. длина подачи (несколько ходов): 9.999 мм

Точности
Точность позиционирования (несколько ходов): ±0,2 мм

Режущая способность в полуавтоматическом режиме
Режущая способность 60° (круг): 300 мм
Режущая способность 60° (плоская) (длина x ширина): 360 мм x 240 мм
Режущая способность 60° (квадрат): 240 мм

Мощности приводов
Мощность главного привода: 3 кВт
Мощность гидравлического насоса: 1,1 кВт
Мощность насоса охлаждающей жидкости: 0,12 кВт

Габариты и масса
Размеры полотна: 5.200 мм x 34 мм x 1,1 мм
Габариты (Д x Ш x В): 2,85 м x 2,25 м x 1,87 м
Масса: 2.400 кг

Технические характеристики / спецификации

• Контроллер: Omron сенсорный; программируемый (30 программ x 50 шагов)
• Система подачи: сервомотор с преднагруженными шарико-винтовыми парами и измерительной системой
• Зажим: гидравлический зажим заготовки (серийный); гидравлический зажим пучков (опция)
• Угол рамки: ручной поворот до 60°; цифровое отображение; гидравлическая фиксация
• Точность: позиционирование / повторяемость ±0,2 мм
• Скорость резания: 15–120 м/мин
• Стандарт: автоматический контроль обрыва полотна, щетка для стружки, гидравлический манометр для контроля натяжения полотна
• Опции: гидравлический зажим пучков, роликовые столы, конвейер стружки, MQL, лазерный указатель
