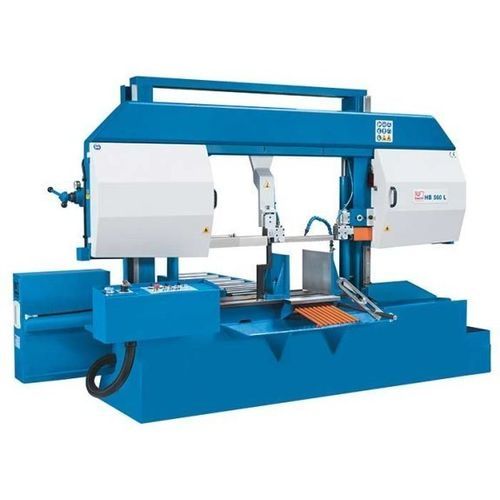

Ленточная пила HB 560 L

горизонтальнаядля сталидля чугуна

Описание
HB 560 L — полуавтоматическая горизонтальная ленточная пила, предназначенная для тяжёлых режимов резки стали, чугуна и других цельных материалов. Станок имеет жёсткую двухстоечную конструкцию с крупногабаритными линейными направляющими для снижения вибраций и обеспечения повторяемой высокой точности реза. Гидравлическая подача пильной рамы и регулируемая скорость полотна позволяют адаптировать станок под различные профили и материалы.

Ключевые особенности

• исполнение с двумя колоннами и линейной направляющей
• полуавтоматическая работа с оптическим датчиком высоты хода
• тиски, поворачиваемые на 45° для выполнения косых резов
• бесступенчатая скорость резания 20–100 м/мин
• гидравлическое зажимание заготовки в стандартной комплектации

Режущие способности
Режущая способность 0° (круглая): 560 мм
Режущая способность 0° (квадратная): 560 мм
Режущая способность 0° (плоская) (Д x Ш): 750 мм x 550 мм
Режущая способность 45° (круглая): 410 мм
Режущая способность 45° (квадратная): 410 мм
Режущая способность 45° (плоская) (Д x Ш): 410 мм x 550 мм
Диапазон скорости резания: 20 м/мин - 100 м/мин

Мощности
Мощность главного привода: 4 кВт
Мощность насоса гидросистемы: 1,1 кВт
Мощность насоса СОЖ: 0,12 кВт

Габариты и масса
Размеры пилы: 6000 мм x 41 мм x 1,3 мм
Габариты (Д x Ш x В): 3,4 м x 1,15 м x 2,25 м
Масса: 1 750 кг

Детали продукта
Подходит для точной распиловки профилей и цельного материала, таких как сталь и алюминий.

• Бесступенчатая регулировка скорости полотна от 20 до 100 м/мин
• Низкообслуживаемые моторы для длительной эксплуатации
• Гидравлический зажим заготовки в стандартной комплектации
• Манометр для точной настройки натяжения полотна
• Съёмный бак СОЖ для упрощения техобслуживания

Линейно-направляющая технология

• Стальная конструкция, устойчивая к кручению, с двухколонным направлением для высокой стабильности и гашения вибраций
• Моноблочный пильный узел, перемещающийся по крупногабаритным линейным направляющим
• Гидравлическая подача пильной рамы с системой регулирования давления PAS для оптимизации подачи и режущей мощности
• Клапан управления с обозначениями для профилей и материалов для быстрого наладки
• Оптическая регистрация высоты заготовки для автоматических холостых ходов и своевременного перехода на рабочую подачу

Стандартная комплектация

• Биметаллическое пильное полотно
• Механическое натяжение полотна с гидравлическим манометром
• Гидравлический зажим заготовки (поворотные тиски)
• Автоматическая регулировка высоты хода (оптический датчик)
• Рольганг 1 м
• Система PAS
• СОЖ с выдвижным баком
• Руководство по эксплуатации

Дополнительное оборудование

• Рольганг 3 м
• Электроприводной рольганг 3 м
• Рольганг 3 м / 6 м с упором по длине и цифровым индикатором
• Гидравлическое верхнее зажимное устройство для пучков
• Транспортер для стружки
• Поворотный стол
• Гидравлическое натяжение полотна
• Минимально-количественное охлаждение (MQL) / микропульверизационное охлаждение
• Лазерный указатель

Технические характеристики

• Модель: HB 560 L
• Серия: HB-L полуавтоматические горизонтальные ленточные пилы
• Скорость резания: 20 - 100 м/мин
• Режущие способности: круг 560 мм (0°), квадрат 560 мм (0°); 45° круг/квадрат 410 мм
• Размеры полотна: 6000 x 41 x 1,3 мм
• Главный привод: 4 кВт
• Гидравлический насос: 1,1 кВт
• Насос СОЖ: 0,12 кВт
• Габариты (Д x Ш x В): 3,4 м x 1,15 м x 2,25 м
• Масса: 1 750 кг
• SKU: 152811
