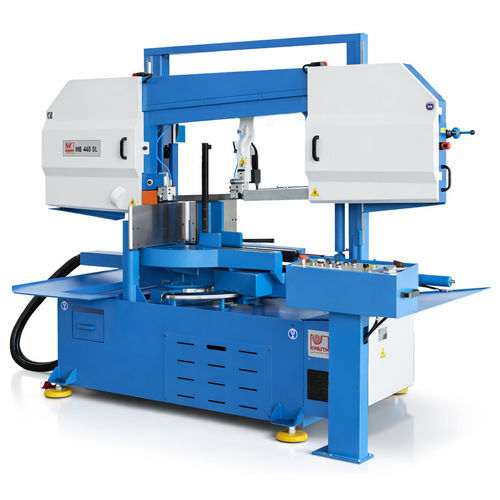

Ленточная пила HB 440 DL

торцовочнаягоризонтальнаядля металлов

Описание
HB 440 DL — полуавтоматическая горизонтальная ленточная пила с двойным углом реза, разработанная для точных и экономичных резов в серийном производстве. Диапазон поворота до 60° и прочная двухколонная конструкция обеспечивают прямые и косые резы в сплошном материале, трубах и профилях. Гидравлическое зажатие, цифровой индикатор угла и регулируемая подача обеспечивают стабильные результаты и управляемость процесса.

Основные характеристики

• Угловые резы до 60° (с обеих сторон)
• Высокая точность благодаря направляющим на двух колоннах
• Гидравлический зажим заготовки с регулировкой давления
• Цифровой дисплей угла для точной настройки

Конструкция

• Полуавтоматическая горизонтальная ленточная пила с двойным углом в двухколонной конструкции
• Моноблочная сварная рама, устойчивая к кручению, для плавной работы
• Линейные направляющие для точного перемещения пильной рамы
• Гидравлически управляемая подача для равномерных резов
• Поворот пильной рамы: +45° до −60°
• Наклон рамы 3° для повышения производительности и срока службы полотна
• Плавная регулировка скорости полотна

Комплектация (серийная)

• Гидравлическая подача с регулировкой давления резания
• Гидравлический зажим материала
• Автоматический контроль обрыва полотна
• Автоматическая регулировка направляющих полотна
• Высокопроизводительная система охлаждения с тонким фильтром
• Цифровой индикатор угла
• Плавная регулировка скорости подачи и силы резания
• Гидравлическая подача рамы с системой регулирования давления (PAS)
• Автоподъём рамы по окончании реза
• Ограничение высоты хода по оптическому датчику
• Манометр для контроля натяжения полотна
• Щётка для опилок и руководство по эксплуатации

Области применения

• Металлообработка и металлоконструкции
• Машиностроение и производство деталей
• Серийные резы с потребностью в угловых срезах
• Обработка труб, профилей и сплошного материала

Опции

• Роликовые конвейеры и системы зажима пучков
• Система минимальной смазки (MMS)
• Лазерный указатель линии реза
• 3‑метровая роликовая тележка для серий 400–500
• Гидравлическое натяжение полотна (в зависимости от модели)

Преимущества

• Широкий диапазон углов для повышенной универсальности
• Двухколонная конструкция для воспроизводимой точности
• Гидравлические и цифровые элементы управления для надёжности процесса

Технические данные (выборка)

Рабочая зона
Остаточная длина: 75 мм

Режущие возможности
0° (круг): 440 мм
0° (квадрат): 440 × 440 мм
0° (плоское L × W): 640 × 440 мм
45° Л (квадрат): 390 × 390 мм
45° Л (плоское): 440 × 390 мм
45° Л (круг): 390 мм
45° П (квадрат): 400 × 400 мм
45° П (круг): 440 мм
45° П (плоское): 440 × 400 мм
60° П (круг): 250 мм
60° П (плоское): 440 × 250 мм
+30° (квадрат): 440 × 440 мм
+30° (круг): 440 мм
+30° (плоское): 440 × 510 мм
−30° (круг): 440 мм
−30° (плоское): 440 × 510 мм
−30° (квадрат): 440 × 440 мм
Скорость полотна: 15–120 м/мин (плавная регулировка)

Приводные мощности
Главный привод, непрерывная нагрузка: 4 кВт
Двигатель гидронасоса: 1,1 кВт
Двигатель насоса охлаждения: 0,12 кВт
Напряжение питания: 400 V, 50 Hz

Габариты и масса
Макс. длина полотна: 6 300 мм
Примерные размеры полотна: 41 мм × 1,3 мм
Габариты (Д × Ш × В): 3,15 м × 1,85 м × 2,12 м
Масса: ≈ 2 050 кг

Примечания
В комплект входят гидравлический зажим с регулировкой давления, автоматическая регулировка направляющих, защита от обрыва полотна и настройки, оптимизированные для профилей, сплошного материала и различных типов заготовок.
