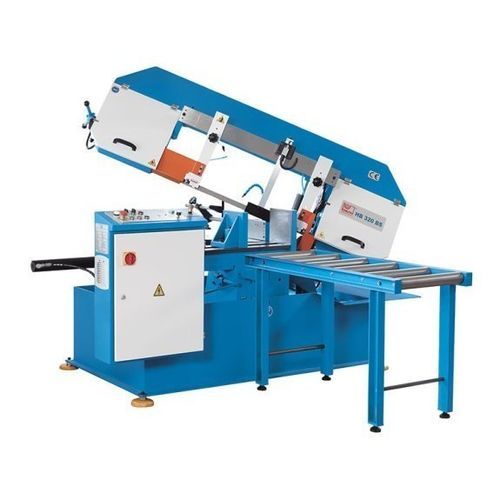

Ленточная пила HB 320 BS

горизонтальнаядля металловполуавтоматическая

Описание
HB 320 BS — полуавтоматическая ленточная пила, предназначенная для точных стыковых/геометрических резов под углом до 60°, подходит для мастерских и производства. В этой модели поворачивается рама пилы, а не тиски. Подача рамы плавно регулируется гидравлическим клапаном и может корректироваться во время резки. Поворот, натяжение полотна и зажим выполняются вручную. Передача мощности осуществляется через малообслуживаемый клиновой ремень. В стандартной комплектации — система охлаждения и короткий рольганг длиной 1,2 м для подачи материала.

Основные преимущества

• Рама пилы поворачивается до 60° для выполнения косых резов без поворота заготовки
• Полуавтоматический режим работы, подходит для серийного и единичного производства
• Автоматическое ограничение высоты хода с оптическим датчиком
• Сокращение времени наладки станка и установки заготовок

Функции

• Бесступенчатая гидравлическая подача арки обеспечивает оптимальный результат реза и минимальный износ инструмента
• Автоматическое отключение по завершении цикла резки
• Датчик разрыва ленты с автоматическим отключением
• Винтовой/косозубый редуктор, рассчитанный на непрерывную работу и низкое обслуживание
• Бесступенчатая регулировка скорости резания: 15–120 м/мин
• Интегрированная система охлаждения
• Прочные направляющие кронштейны
• Рольганг подачи 1,2 м (в стандартной комплектации)
• Автоматический подъём полотна с переключающим устройством для разных высот заготовок
• Гидравлическое зажатие заготовки

Технические характеристики (фрагмент)
Рабочая зона
Высота рабочей поверхности: 740 мм

Режущая способность
0° (круг): 320 мм
0° (квадрат): 320 мм
0° (пластина) (Д x Ш): 610 мм x 320 мм
30° (круг): 320 мм
30° (квадрат): 320 мм
30° (пластина) (Д x Ш): 510 мм x 320 мм
45° (круг): 320 мм
45° (квадрат): 320 мм
45° (пластина) (Д x Ш): 355 мм x 320 мм
60° (круг): 250 мм
60° (квадрат): 210 мм
60° (пластина) (Д x Ш): 320 мм x 170 мм
Скорость резания (бесступенчатая): 15 м/мин - 120 м/мин

Мощности
Мощность главного привода: 2,2 кВт
Мощность насоса СОЖ: 0,12 кВт
Мощность гидравлического насоса: 0,37 кВт

Габариты и масса
Размеры ленты: 4.160 мм x 34 мм x 1,1 мм
Габаритные размеры (Д x Ш x В): 2,1 м x 1,2 м x 1,35 м
Масса: 1.195 кг

Стандартная комплектация

• Гидравлическое зажатие заготовки
• Система охлаждения
• Продольный упор
• Рольганг подачи 1,2 м
• Руководство по эксплуатации

Опциональное оборудование (примеры)

• Рольганг 3 м
• Гидравлическое зажатие пучков
• Моторизованный рольганг 3 м
• Гидравлическое натяжение полотна
• Рольганг 3 м / 6 м с упором длины и цифровым индикатором
• Микрораспылительное охлаждение для ленточных пил 280–380
• Лазерный указатель
• Регулировка давления зажима с панели оператора
