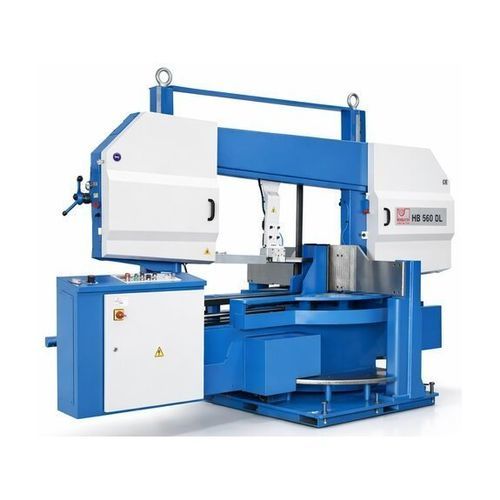

Ленточная пила HB 560 DL

горизонтальнаядля металловполуавтоматическая

Описание
HB 560 DL — полуавтоматическая ленточная пила с двойным угловым перемещением, предназначенная для точной и экономичной серийной резки цельного материала, труб и профилей. Двухколонная конструкция, поворотный узел до 60° и гидравлическое зажимное устройство обеспечивают повторяемые угловые и прямые резы и высокую надежность процесса.

Основные преимущества

• Угловые резы до 60° (+45° до −60°)
• Двухколонное направляющее для высокой точности реза
• Гидравлическое зажатие заготовки с регулировкой давления
• Цифровой индикатор угла для точной настройки

Конструкция
Моноблочный прочный сварной рамный узел, линейные направляющие для точного хода каретки, гидравлическая подача и бесступенчатая регулировка скорости полотна. Поворотный пильный узел обеспечивает двусторонние угловые резы и имеет наклон 3° для повышения производительности реза и ресурса полотна.

Оборудование

• Гидравлическая подача с регулировкой давления реза
• Гидравлическое зажатие материала
• Автоматический контроль обрыва полотна и автоматическая регулировка направлений
• Эффективная система охлаждения с тонким фильтром
• Бесступенчатая регулировка подачи и силы резания
• Гидравлическая подача пильного узла с системой регулирования давления (PAS)
• Оптическое ограничение высоты хода и манометр для контроля натяжения полотна

Области применения

• Обработка металлов и сталестроение
• Машиностроение и производство
• Серийные угловые резы труб, профилей и цельного материала

Опции

• Роликовые конвейеры и системы зажима пачек
• Минимальная подача смазки (MMS)
• Лазерный указатель линии реза
• Широкий ассортимент аксессуаров для специфических требований

Стандартное оборудование (выдержка)

• Мобильный блок управления
• Механическое натяжение полотна с гидравлическим манометром
• Биметаллическая ленточная пила
• Система охлаждения и щетка для стружки
• Автоматическая подстройка направляющих и защита от обрыва полотна

Опциональное оборудование (выдержка)

• Ролик длиной 3 м
• Гидравлическое натяжение полотна (для HB 560 L)
• Охлаждение минимальным количеством
• Лазерный указатель

Технические таблицы
Рабочая зона
Оставшаяся длина: 105 мм

Вместимость реза
Вместимость 0° (круг): 560 мм
Вместимость 0° (квадрат): 540 мм x 540 мм
Вместимость 0° (пластина): 810 мм x 530 мм
45° (квадрат) Л/П: 520 мм x 520 мм
45° (круг) Л/П: 520 мм
45° (пластина) Л/П: 540 мм x 520 мм
(−) 60° (круг/квадрат): 330 мм / 330 мм x 330 мм
(−) 60° (пластина): 540 мм x 330 мм
(+) 30° (квадрат): 540 мм x 540 мм
(+) 30° (круг): 560 мм
(+) 30° (пластина): 450 мм x 660 мм
Скорость полотна: 15 м/мин - 120 м/мин

Приводная мощность
Главный привод, продолжительная нагрузка: 4 кВт
Двигатель гидравлического насоса: 1,1 кВт
Двигатель насоса охлаждения: 0,12 кВт
Питание: 400 V / 50 Hz

Габариты и вес
Макс. длина полотна: 7 000 мм
Макс. ширина полотна: 41 мм
Толщина полотна: 1,3 мм
Габариты (Д x Ш x В): 3,85 м x 1,7 м x 2,45 м
Вес: ок. 3 250 кг

Технические характеристики

• Модель: HB 560 DL
• Диапазон поворота для угловых резов: +45° до −60°
• Двухколонная конструкция для жесткости и точности
• Гидравлическое зажатие с регулировкой давления
• Цифровой индикатор угла
• Скорость полотна 15–120 м/мин
• Главный мотор: 4 кВт; гидравлический насос: 1,1 кВт; насос охлаждения: 0,12 кВт
