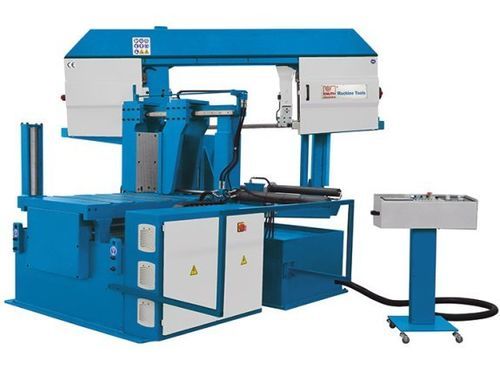

Ленточная пила ABS 325 S NC

торцовочнаягоризонтальнаядля металлов

Обзор
ABS 325 S NC — ленточная пила горизонтального исполнения для серийного производства, с двухстоечной конструкцией, сервоприводной подачей материала и сенсорной NC‑панелью Omron. Предназначена для обработки цельных заготовок, труб и профилей, поддерживает полностью автоматический и полуавтоматический режимы резки с гидравлическим зажимом и функциями повышения ресурса полотна и производительности.

Ключевые особенности

• Двухколонная рама с точными линейными направляющими
• Геометрическое (торцовое) пиление с гидравлическим зажимом и цифровым индикатором угла
• Контроллер Omron с сенсорным экраном для быстрой настройки и программирования
• Сервоприводная подача материала с точностью позиционирования/повторяемости ±0,2 мм
• Автоматический контроль высоты хода с оптическим датчиком и контролируемым переходом от быстрого к рабочему ходу
• Гидравлическое микроподача пильной рамы и гидравлический зажим заготовки
• Ручной поворот рамы до 60° с гидравлической фиксацией; полностью автоматический режим до 45°, полуавтоматический до 60°
• Наклон рамы 3° по оси реза для повышения пропускной способности и ресурса полотна
• Жёсткие направляющие полотна, механическое натяжение с гидравлическим манометром и автоматический контроль обрыва ленты
• Эффективная система охлаждения, щётка для очистки полотна; опции: MQL, гидравлический зажим пачек и др.

Комплектация по умолчанию

• Omron NC с сенсорным экраном (до 30 программ × 50 шагов)
• Автоматическая подача заготовки (серво) с преднатяжёнными шарико-винтовыми парами
• Гидравлический зажим заготовки и гидравлическая фиксация угла реза
• Оптическая регулировка высоты хода
• Стандартная пильная лента и механическое натяжение с гидравлическим манометром
• Щётка очистки полотна, система охлаждения, рабочие инструменты и руководство оператора

Опции

• Гидравлический зажим пачек
• Роликовая тележка 3 м
• Гидравлическое натяжение полотна
• Регулировка силы зажима на пульте
• Шнек для стружки / конвейер для ABS S 325 NC
• Микрораспылительная система охлаждения (MQL)
• Лазерный указатель для позиционирования

Технические характеристики (фрагмент)
Рабочая зона — Мин. длина реза: 15 мм
Рабочая зона — Остаточная длина: 275 мм

Режущие характеристики — Подача за ход (макс.): 700 мм
Скорость резания: 15 м/мин - 120 м/мин
Режущая способность 0° (круг): 325 мм
Режущая способность 0° (плоское): 400 мм x 325 мм
Режущая способность 0° (квадрат): 325 мм
Режущая способность 30° (круг): 325 мм
Режущая способность 30° (плоское): 360 мм x 325 мм
Режущая способность 30° (квадрат): 325 мм
Режущая способность 45° (круг): 300 мм
Режущая способность 45° (плоское): 260 мм x 325 мм
Режущая способность 45° (квадрат): 260 мм
Макс. длина подачи (несколько ходов): 9.999 мм

Точность — Точность позиционирования (несколько ходов): ±0,2 мм

Полуавтоматическая способность — 60° (круг): 190 мм ; 60° (плоское): 140 мм x 325 мм ; 60° (квадрат): 140 мм

Мощности — Двигатель главного привода: 2,2 кВт ; Двигатель гидроблока: 1,5 кВт ; Двигатель насоса охлаждения: 0,12 кВт

Габариты и масса — Размеры полотна: 4.900 мм x 34 мм x 1,1 мм
Габаритные размеры (Д x Ш x В): 2,31 м x 2,15 м x 1,65 м
Масса: 1.860 кг
