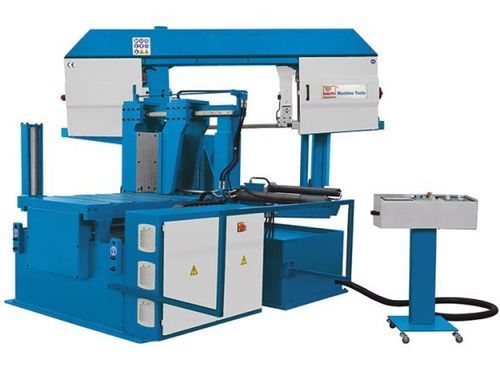

Ленточная пила ABS 540 S NC

горизонтальнаядля металловполностью автоматическая

Краткое описание
ABS 540 S NC — полностью автоматическая горизонтальная ленточная пила с двухстоечной конструкцией, предназначенная для серийной резки цельного материала, труб и профилей. Подача заготовки осуществляется серводвигателем с предварительно нагруженной шарико-винтовой парой и системой измерения, обеспечивающей позиционирование и повторяемость ±0,2 мм. Сенсорный контроллер Omron хранит до 30 программ по 50 шагов. Опции: гидравлический зажим пучков и прочие принадлежности. Зажим заготовки гидравлический; угол косого реза задаётся вручную и отображается на цифровом дисплее.

Основные преимущества

• Двухколонная конструкция с точным линейным направлением
• Геометрические резы с гидравлическим зажимом и цифровым индикатором угла
• Панель управления Omron с сенсорным экраном для быстрой настройки (30 программ × 50 шагов)
• Сервоприводная подача для высокой точности ±0,2 мм
• Автоматическое ограничение высоты хода с оптическим датчиком

Рабочая зона
Мин. длина реза: 15 мм
Остаточная длина: 190 мм

Режущие характеристики (выдержка)
Подача за один ход (макс.): 700 mm
Скорость резания: 15 м/мин - 120 м/мин
Режущая способность 0° (круг): 540 mm
Режущая способность 0° (плоский L x W): 690 mm x 540 mm
Режущая способность 0° (квадрат): 540 mm
Режущая способность 30° (круг): 540 mm
Режущая способность 30° (плоский L x W): 550 mm x 540 mm
Режущая способность 30° (квадрат): 540 mm
Режущая способность 45° (круг): 470 mm
Режущая способность 45° (плоский L x W): 410 mm x 540 mm
Режущая способность 45° (квадрат): 410 mm
Макс. длина подачи (несколько ходов): 9.999 mm

Точности
Позиционирование / повторяемость (несколько ходов): ±0,2 mm

Полуавтоматический режим
Режущая способность 60° (круг): 250 mm
Режущая способность 60° (плоский L x W): 240 mm x 540 mm
Режущая способность 60° (квадрат): 240 mm

Мощности приводов
Главный привод: 4 kW
Мощность гидравлического насоса: 2,2 kW
Мощность насоса СОЖ: 0,12 kW

Габариты и масса
Размеры ленты: 6000 mm x 41 mm x 1,3 mm
Габариты (Д x Ш x В): 3,00 m x 2,42 m x 2,25 m
Масса (ок.): 4 190 kg

Детали продукта / особенности

• Серия полностью автоматических горизонтальных ленточных пил с параллельными направляющими, подходящая для серийной обработки
• Сервоприводная подача с предварительно нагруженной шарико-винтовой парой для высокой повторяемости
• Комбинация линейных и плоских направляющих для низкого обслуживания
• Рама пилы поворачивается вручную до 60° и фиксируется гидравлическим зажимом; автоматический режим до 45°
• Наклон рамы на 3° по оси реза для повышения производительности и ресурса полотна
• Стандарт: автоматический контроль обрыва полотна, система СОЖ, щетка для очистки полотна
• Опции: MQL, гидравлический зажим пачек, роликовые конвейеры, лазерный указатель и др.

Контроллер и программирование
Надёжная Omron панель с сенсорным экраном. Интуитивная работа, программирование и хранение до 30 программ по 50 шагов каждая, что обеспечивает повторяемость при серийном производстве.

Технические характеристики (кратко)

• Модель: ABS 540 S NC
• Контроллер: Omron touchscreen NC (30 программ × 50 шагов)
• Позиционирование / повторяемость: ±0,2 mm
• Подача: серво + шарико-винтовая пара
• Скорость резания: 15–120 m/min
• Мощность главного привода: 4 kW
• Размер ленты: 6000 x 41 x 1,3 mm
• Макс. подача за ход: 700 mm; макс. мультиход: 9.999 mm
