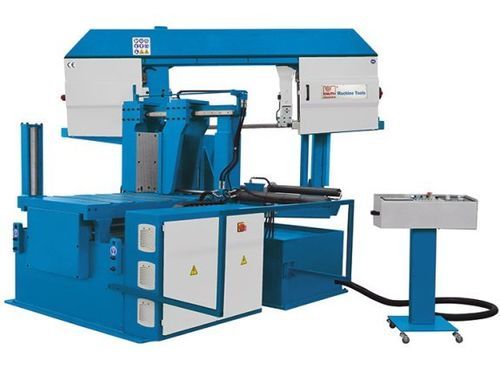

Ленточная пила ABS 440 S NC

торцовочнаягоризонтальнаядля металлов

Краткое описание
ABS 440 S NC — производственная горизонтальная ленточная пила в двухстоечной конструкции. Серводвигатель с шарико-винтовой передачей и контроллер Omron с сенсорным экраном обеспечивают точную подачу материала и высокую повторяемость при серийных резах в цельном материале, трубах и профилях. Зажим заготовки — гидравлический; доступна опция гидравлического зажима пакетов.

Основные преимущества

• Двухстоечная рама с точным линейным направлением
• Косые резы с гидравлическим зажимом и цифровым индикатором угла
• Контроллер Omron с сенсорным экраном, программируемый (30 программ × 50 шагов)
• Сервоподача с шарико-винтовым приводом, повторяемость ±0,2 мм
• Оптический контроль высоты хода и автоматическое переключение с быстрого на рабочий подачу

Детали

• Полностью автоматическая серия горизонтальных ленточных пил для серийной обработки с косыми резами в массиве, трубах и профилях
• Подача заготовки осуществляется сервомотором и предварительно нагруженными шарико-винтовыми парами для максимальной точности
• Комбинация линейных направляющих и плоских направляющих обеспечивает низкое обслуживание и высокую надежность в условиях производства
• Пилярная рама (включая направляющий каркас) вручную поворачивается до 60° и фиксируется гидравлическим зажимом; в автоматическом режиме допустимы углы до 45°
• 3° наклон рамы по оси реза повышает производительность и срок службы полотна
• Гидравлическая микроподача рамы и регулируемое усилие зажима; манометр для проверки натяжения полотна
• Стандартно: автоматический контроль обрыва полотна, высокопроизводительная система охлаждения, щетка для стружки; опции: MQL, конвейер стружки, роликовые столы, лазерный указатель, гидравлический зажим пакетов, микропрызговое охлаждение

Технические характеристики
Рабочая область
Мин. длина реза: 15 мм
Оставшаяся длина: 190 мм

Режущие параметры
Подача за один ход (макс.): 700 мм
Скорость резания: 15 м/мин - 120 м/мин
Режущая способность 0° (круг): 440 мм
Режущая способность 0° (плоское) (длина x ширина): 610 мм x 440 мм
Режущая способность 0° (квадрат): 440 мм
Режущая способность 30° (круг): 440 мм
Режущая способность 30° (плоское) (длина x ширина): 540 мм x 440 мм
Режущая способность 30° (квадрат): 440 мм
Режущая способность 45° (круг): 440 мм
Режущая способность 45° (плоское) (длина x ширина): 440 мм x 400 мм
Режущая способность 45° (квадрат): 400 мм
Макс. длина подачи (несколько ходов): 9.999 мм

Точности
Точность позиционирования (несколько ходов): ±0,2 мм

Режущая способность в полуавтоматическом режиме
Режущая способность 60° (круг): 310 мм
Режущая способность 60° (плоское) (длина x ширина): 245 мм x 440 мм
Режущая способность 60° (квадрат): 245 мм

Приводные мощности
Номинальная мощность главного привода: 4 кВт
Номинальная мощность гидравлического насоса: 2,2 кВт
Номинальная мощность насоса охлаждения: 0,12 кВт

Габариты и масса
Размер полотна: 6.300 мм x 41 мм x 1,3 мм
Габариты (Д x Ш x В): 3,0 м x 2,25 м x 2,05 м
Масса: прибл. 3 600 кг

Технические характеристики / спецификации

• Модель: ABS 440 S NC
• Тип машины: полностью автоматическая горизонтальная ленточная пила, двухстоечная конструкция
• Управление: Omron сенсорный экран NC, программируемое (до 30 программ × 50 шагов)
• Подача материала: серводвигатель с шарико-винтовым приводом и измерительной системой; повторяемость ±0,2 мм
• Стандартное оснащение и опции: см. выше
