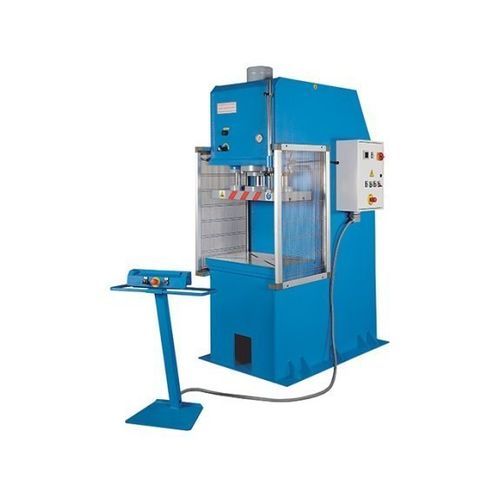

Гидравлический пресс HPK 150 A

испытательныйдля формовкидля производства

Обзор
Серия HPK A представляет собой гидравлические прессы с С‑образной станиной, предназначенные для глубокой вытяжки, формовки и штамповки. Изготавливаются в Европе; компоненты и узлы соответствуют строгим требованиям по качеству. Диапазон усилий: 40–200 т. Серия оснащена большими плитами ползуна и рабочим столом с Т‑пазами для крепления инструментов и приспособлений. Переносная двуручная панель управления обеспечивает безопасность оператора, а ход регулируется настраиваемыми механическими упорами. Возможны индивидуальные конфигурации по запросу.

Ключевые особенности

• C‑образная рама для универсального применения
• Произведено в Европе
• Подходит для испытаний, прототипирования и серийного производства
• Возможна интеграция Industry 4.0
• Возможны решения по индивидуальным требованиям

Детали конструкции

• Сварная стальная конструкция C‑образной рамы, рассчитанная на максимальную силу пресса
• Большие плиты ползуна и рабочие столы для крупногабаритных инструментов или многопозиционных установок
• Гибкость «ход‑время» делает пресс применимым для широкого круга операций
• Мощный гидравлический цилиндр и две самосмазывающиеся круговые направляющие обеспечивают точную и равномерную подачу плиты ползуна
• Точно обработанные поверхности цилиндра и качественные уплотнения снижают износ и увеличивают срок службы
• Быстрая регулировка длины хода с помощью легко настраиваемых упоров
• Компактная гидравлическая система, удобно расположенная внутри станины
• 2‑ступенчатый гидронасос для быстрого перемещения и оптимальной рабочей скорости
• Плита ползуна и рабочий стол с Т‑пазами для крепления инструментов
• Переносная панель управления для гибкой эксплуатации; дополнительные органы управления интегрированы в шкаф управления
• Конструкция и компоненты соответствуют европейским требованиям безопасности и жестким стандартам

Технические характеристики

• Давление: 150 т
• Размеры стола: 900 мм x 600 мм
• Ход: 500 мм
• Размер плиты ползуна: 800 мм x 400 мм
• Вылет: 300 мм
• Скорость рабочего хода: 3 мм/с
• Ускоренный ход: 20 мм/с
• Мощность двигателя: 4 кВт
• Габариты (Д x Ш x В): 2,2 m x 1,5 m x 3 m
• Масса: 5.500 kg

Стандартная комплектация

• Пульт двуручного управления
• Регулируемые механические упоры
• Манометр
• Плита ползуна с 2 направляющими и Т‑пазами
• Автоматический режим работы
• Автоматический возврат
• PLC Siemens
• 2‑ступенчатый гидронасос с автоматическим переключением
• Кнопка пуск/стоп или ножной переключатель
• Таймер рабочего времени
• Руководство по эксплуатации

Опциональное оборудование

• Фотоэлектрическая защитная завеса L = 1.000 мм
• Модернизация до цифрового управления Siemens KTP 700 Basic
• Модернизация с 2 до 4 направляющих
• Счётчик ходов пресса
• Охладитель масла с декомпрессионным клапаном
• Декомпрессионный клапан
