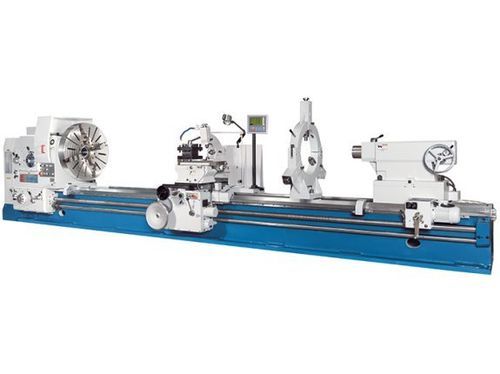

Традиционный токарный станок DL E Heavy 620/3000

горизонтальный3 осидля длинных деталей

Описание
DL E Heavy 620/3000 — это классический тяжёлый токарный станок, предназначенный для обработки больших диаметров и длинных заготовок. Машина обеспечивает обработку заготовок длиной до 3 000 мм и максимальный диаметр над станиной до 1 250 мм. Широкая станина с усилением ребрами и укрупнённые узлы рассчитаны на большие массы заготовок и стабильную работу при тяжёлых режимах резания.

Основные преимущества

• Отверстие шпинделя: 130 мм
• Длина заготовки (макс.): 3.000 мм
• Главный привод 22 kW (показанная конфигурация)
• Отдельные моторы для ускоренного хода по X и Z
• В комплекте установлена 3-осевая индикаторная система

Рабочая зона
Длина заготовки (макс.): 3.000 mm
Макс. Ø заготовки над станиной: 1.250 mm
Макс. Ø заготовки над суппортом: 900 mm
Масса заготовки (макс.): 6.000 kg
Ширина станины: 755 mm
Макс. масса заготовки между центрами: 6.000 kg
Макс. масса заготовки при зажиме в патроне: 1.500 kg

Ходы
Ход по X: 630 mm
Ход по Z: 2.800 mm
Ход по Z1: 300 mm
Диапазон поворота суппорта: ± 180°

Главная шпиндель
Скорости шпинделя (справа): 3,15 1/min - 315 1/min
Скорости шпинделя (слева): 4 1/min - 315 1/min
Внутренний диаметр шпинделя: 130 mm
Шпиндельное соединение: ISO A2-15

Ускоренный ход
Ускоренный ход X: 1.870 mm/min
Ускоренный ход Z: 3.740 mm/min

Подачи
Подача X: 0,064 мм/об - 12 мм/об
Подача Z: 0,032 мм/об - 6 мм/об
Подача Z1: 0,016 мм/об - 3 мм/об

Нарезание резьбы
Метрическая: 1 мм - 120 мм
Диаметральная: (42) 30 - 1/4 DP
Модуль: 0,5 мм - 60 мм
Whitworth: (48) 0,5 - 60 TPI

Задняя бабка
Диаметр пиноли задней бабки: 160 mm
Конус пиноли: метрич. 80
Ход пиноли: 300 mm
Поперечная регулировка задней бабки: ± 2,5 mm

Мощность привода
Мощность главного привода: 22 kW

Габариты и масса
Габариты (Д x Ш x В): 6,1 m x 1,88 m x 1,92 m
Масса: 11.550 kg

Стандартное оснащение

• Главный привод 22 kW
• Тяжёлая литая станина с рёбрами жёсткости
• Индукционно закалённые и шлифованные направляющие
• Многодисковая фрикционная муфта для привода шпинделя
• Отдельные моторы ускоренного хода для X и Z
• Джойстик для управления подачами X/Z на суппорте
• Моторное позиционирование задней бабки (модели ≥ 3.000 mm)
• Крупногабаритные подшипники шпинделя
• Смонтированная 3-осевая система индикации позиции
• Защитная муфта перегрузки в фартуке

Опции (примеры)

• 3-осевая индикация X.Pos 3.2
• Фланцевый патрон 4 кулачка Ø 1000 mm
• Система охлаждения
• Люк подставки 50-590 mm
• Поддерживающая бабка 50-220 mm
• Моторная задняя бабка
• Светильник LED
• Центровочные наконечники и редукционные втулки
• Анкерные болты и центральная смазка
• Инструменты для эксплуатации и руководство
