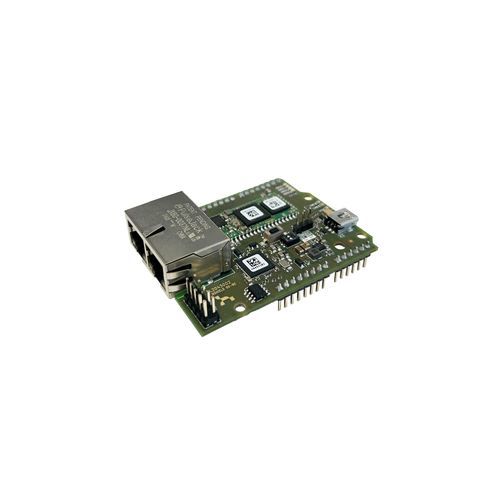

Оценочная плата NSHIELD 90-RE

Обзор продукта
NSHIELD 90-RE — это оценочная плата на базе SoC netX 90 (приемник NSHIELD 52-RE), предназначенная для разработки и оценки мультипротокольной Real-Time Ethernet коммуникации. Реализована как сопроцессор связи для микроконтроллеров STM32 и совместима с платами разработки STM32 Nucleo-64 и Nucleo-144 через разъемы интерфейса хоста, совместимые с Arduino Uno.

Ключевые особенности

• Единая аппаратная платформа для промышленных систем Real-Time Ethernet
• Прошивка стеков протоколов netX 90 доступна для бесплатной загрузки для оценки
• Поддержка STM-NUCLEO-64 и STM-NUCLEO-144
• Руководство быстрого старта для простой настройки аппаратуры и программного обеспечения

Функциональность
Позволяет приложениям на базе микроконтроллеров подключаться к многочисленным промышленным сетям Real-Time Ethernet при независимом выполнении стеков протоколов на SoC netX 90, что минимизирует нагрузку на CPU и память хоста. netX 90 выступает в роли коммуникационного сопроцессора с поддержкой нескольких протоколов и низкой задержкой циклической связи.

Поддерживаемые протоколы

• CC-Link IE Field Basic (Slave)
• Sercos (Slave)
• PROFINET IO-Device
• EtherNet/IP (Adapter)
• EtherCAT (Slave)
• DeviceNet (Slave)
• CANopen (Slave)
• Open Modbus/TCP
• POWERLINK (Controlled Node)
• PROFIBUS DP (Slave)

Технические характеристики

• Наименование продукта: NSHIELD 90-RE
• Артикул: 7836.000
• Функция: плата расширения / оценочная плата Real-Time Ethernet для хост-устройств STM32 Nucleo
• Контроллер связи: netX 90
• ОЗУ: 8 MByte SDRAM
• Флеш-память: 8 MByte последовательной флеш-памяти
• Интерфейс хоста: последовательный интерфейс dual-port memory через SPI
• Хост-системы: платы разработки STM32 Nucleo-64 и Nucleo-144
• Разъемы: пин-хедеры, совместимые с ARDUINO® Uno V3 (1 x 6 пин, 2 x 8 пин, 1 x 10 пин)
• Ethernet: 100 MBit/s (поддержка 10 MBit/s), 100BASE-TX, 10BASE-T
• Гальваническая развязка Ethernet: развязано; напряжение изоляции: 1000 VDC
• Ethernet-разъемы: 2 × RJ45 с Real-Time Ethernet switch для линейных и кольцевых топологий
• Fieldbus-ассамблея: NXHX-DP, NXHX-CO, NXHX-DN (разъем для модулей адаптеров NXHX)
• Диагностический интерфейс: загрузка прошивки USB-to-UART через бортовой Mini-B USB (виртуальный COM-порт); отладка USB-to-JTAG
• Точка доступа для тестирования / разработки: JTAG TAP игольчатые адаптеры
• Элементы индикации (LED): SYS (состояние системы жёлтый/зелёный); COM0/COM1 (состояние связи красный/зелёный); ACT0/ACT1 (активность Ethernet жёлтый); LINK0/LINK1 (ссылка Ethernet зелёный); MMIO0..MMIO7 настраиваемые индикаторы LED (подключение MMIO через хост-интерфейс X6)
• Питание: 5 V DC; потребление: 300 mA при 5 V (типично); питание через Mini-B USB или разъем хост-интерфейса Arduino X5
• Рабочая температура (лабораторные условия): 0 °C … +30 °C
• Габариты (Д × Ш × В): 70.2 mm × 53.4 mm × 23.6 mm
• Крепление / установка: plug-on модуль, крепление через Arduino pin headers
• Элементы управления: кнопка сброса; выбор режима загрузки; выбор питания
• Конфигурация / разработка: приложение с использованием API, Communication Studio
