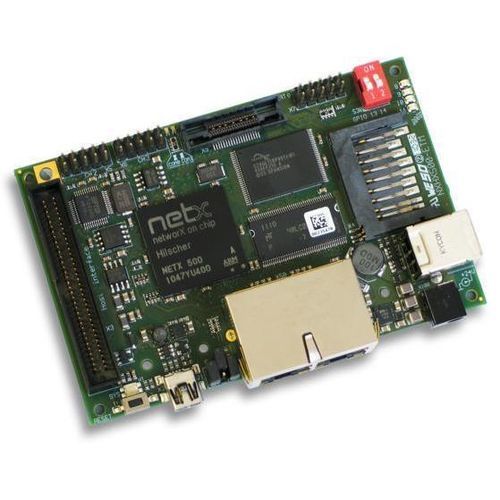

Оценочная плата NXHX 500-ETM

Обзор
NXHX 500-ETM — плата разработки программного обеспечения для оценки однокристальных решений на базе netX. Включает 32-битный ARM‑процессор с тактовой частотой 200 МГц и полный набор периферийных интерфейсов, позволяя одновременно выполнять сетевые протоколы и прикладной код в реальном времени.

Детали платы разработки
Плата представляет собой универсальную аппаратную платформу с интегрированным интерфейсом отладки и поставляется с средой разработки HiTOP (включая интегрированный компилятор GNU). Вы можете загрузить и запустить приложение с прилагаемыми стековыми протоколами и комбинировать его, например, с безлицензионным ядром rcX Real-Time Kernel для тестирования и оценки. Полная электрическая схема предоставляется в качестве основы для разработки аппаратного обеспечения за исключением интерфейса отладки. На плате выведен JTAG для подключения внешних отладочных инструментов (например, Hitex Tantino) для работы с тем же интерфейсом и функционалом, что и на плате разработки.

Ключевые характеристики

• Универсальная платформа разработки для сетей контроллеров и устройств netX
• Интегрированный интерфейс отладки и доступ JTAG для внешних отладчиков
• Поставка с HiTOP и GNU toolchain
• Экономичная платформа для оценки интеграции стеков протоколов и тестирования приложений

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Информация для заказа
Название продукта | Номер детали | Краткое описание
NXHX 500-ETM | 7713.200 | Плата разработки

Технические характеристики

• Процессор: netX 32-бит / 200 МГц ARM
• RTOS: совместное использование ресурсов netX протоколами и приложением
• Интегрированный интерфейс отладки на плате с выводом JTAG для внешних отладчиков
• Среда разработки: HiTOP с интегрированным компилятором GNU
• Совместимость с rcX Real-Time Kernel (без лицензии) для комбинирования стеков протоколов
• Универсальное аппаратное обеспечение для оценки полной функциональности системы
• Полная электрическая схема предоставляется как основа для разработки аппаратного обеспечения (интерфейс отладки исключён)
• Номер детали: 7713.200
• Статус продукта: Активен / зрелый
