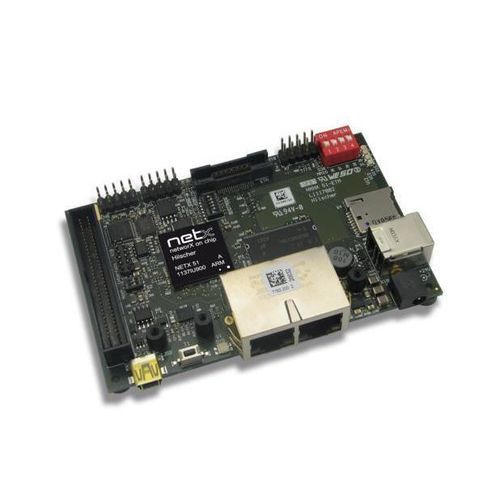

Оценочная плата NXHX 51-ETM

Тип продукта
Плата разработки для оценки и интеграции аппаратного/программного обеспечения на базе netX (номер артикула 7763.200).

Обзор
Сетевой контроллер netX с 32‑битным ядром ARM обеспечивает высокую вычислительную мощность и обширные периферийные функции для single‑chip решений в ценочувствительных приложениях. Сетевая стек‑программа и прикладное ПО совместно используют ресурсы netX и выполняются в реальном времени на RTOS.

Разработка и оценка
Программно‑аппаратная плата разработки netX — простой и экономичный способ оценить систему. Плата содержит универсальное аппаратное обеспечение, встроенный интерфейс отладки и поставляется с средой разработки HiTOP от Hitex. Вы можете загрузить и запустить своё приложение на плате, использовать стек‑протоколы Hilscher и комбинировать их, например, с бесплатным реального‑времени ядром rcX. HiTOP включает интегрированный GNU‑компилятор и предоставляет полный набор средств разработки и отладки. Полная электрическая схема (кроме интерфейса отладки) предоставляется для разработки аппаратной части. Через JTAG‑интерфейс платы можно подключить внешний отладчик (например, Hitex Tantino) и разрабатывать/тестировать с тем же пользовательским интерфейсом и функциональностью.

Ключевые характеристики

• Система оценки/разработки с обширными периферийными функциями
• Интегрированный на плате интерфейс отладки
• Одна плата для оценки нескольких промышленных сетей
• Экономичная и полная платформа для оценки

Поддерживаемые протоколы

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Информация для заказа (фрагмент)
Название продукта | Номер детали | Краткое описание
NXHX 51-ETM | 7763.200 | Плата разработки

Технические характеристики

• Контроллер: netX с 32‑битным ядром ARM
• RTOS: среда netX RTOS для параллельного выполнения протоколов и приложения
• Периферия: обширные периферийные функции для single‑chip решений
• Отладка: интегрированный интерфейс отладки на плате; JTAG‑интерфейс для внешних отладчиков
• Среда разработки: поставляется с HiTOP (включая интегрированный GNU‑компилятор)
• Совместимость с RT‑ядром: совместимо с бесплатным rcX Real‑Time Kernel
• Документация: предоставляется полный электрический принципиальный чертеж (кроме интерфейса отладки) для разработки аппаратной части
• Номер детали: 7763.200
• Статус жизненного цикла продукта: Active / Mature
• Основное применение: платформа оценки аппаратного и программного обеспечения для многопротокольной связи на базе netX
• Поддерживаемые сетевые роли: поддержка ролей master/slave/adapter в различных промышленных протоколах (см. список поддерживаемых протоколов)
