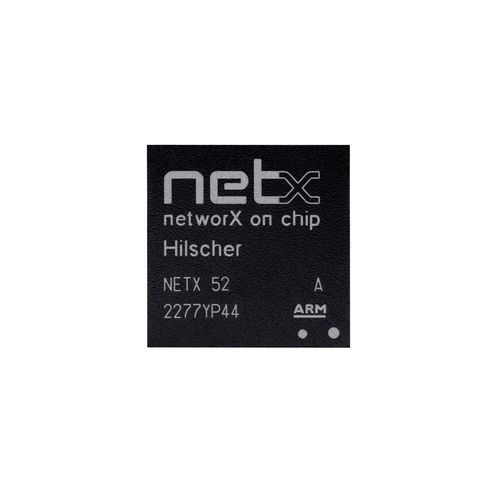

Сетевой контроллер мультипротоколы netX 52

компактныйсервер OPC UA2 порта

Общее описание
netX 52 — компактный, оптимизированный по стоимости сетевой контроллер, предназначенный для приложений «slave» в Real-Time Ethernet и полевых шинах. Основан на усовершенствованной архитектуре netX 50, обеспечивает увеличенную внутреннюю память и дополнительные функциональные блоки, использует тот же кремний, что и netX 51, но без внешней шины памяти.

Функциональное описание
Внутренняя память более 670 КБ (с возможностью расширения небольшим QSPI Flash) позволяет реализовать очень компактные решения и повышенную производительность по сравнению с netX 50. Вторая RISC-CPU (xPIC) работает параллельно с ARM, обрабатывая критичные по времени I/O и снижая нагрузку на ПО ARM. Два канала связи поддерживают Real-Time Ethernet с PHY или полевой шиной; третьй Ethernet-интерфейс (MII) предусмотрен для диагностики/настройки с ПК или подключения к хост‑CPU; netX может выступать как PHY на этом интерфейсе. Доступен опциональный CAN-контроллер для интеграции с CAN-сетями.

Ключевые особенности

• Компактный сетевой контроллер для решений-«slave» полевой шины и Real-Time Ethernet
• Два канала Real-Time Ethernet с опциями PHY или полевой шины
• Расширенная поддержка протоколов, включая PROFINET V2.3 (Dynamic Frame Packing) и IO-Link V1.1
• Вторая RISC-CPU для критичных по времени задач I/O
• Быстрый SPI-интерфейс хоста с функциями чтения/записи

Поддерживаемые протоколы

• CC-Link IE Field Basic Slave
• OPC UA Server
• SmartWire-DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Информация для заказа
Наименование продукта | Номер детали | Краткое описание
NETX 52 | 2232.001 | Сетевой контроллер для полевых шин и Real-Time Ethernet slave

Технические характеристики

• Архитектура: производная от коммуникационной архитектуры netX 50; аппаратно совместим с netX 50 и netX 51
• Кремний: тот же кремний, что у netX 51; отсутствие внешней шины памяти обеспечивает более компактный и экономичный корпус
• Внутренняя память: >670 КБ (с небольшим QSPI Flash для компактных решений)
• Производительность: внутренняя память и архитектура обеспечивают более высокую производительность по сравнению с netX 50
• Процессоры: ядро ARM и дополнительная RISC-CPU (xPIC) для критичных задач
• Интерфейсы: два канала Real-Time Ethernet с PHY или полевой шиной; третий Ethernet-интерфейс (MII) для диагностики/подключения к хосту
• Интерфейс хоста: быстрый SPI с функциями чтения/записи
• Поддержка протоколов: PROFINET V2.3 (Dynamic Frame Packing), IO-Link V1.1 и многие другие
• PHY: современные PHY для снижения задержек и расширенной диагностики
• Типичные применения: шлюзы IO-Link Master, модульные/компактные slave-устройства, контроллеры Real-Time Ethernet для высокопроизводительных CPU
• Номер детали: 2232.001
