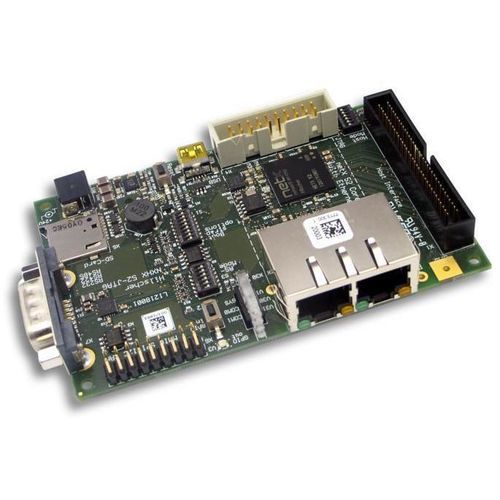

Оценочная плата NXHX 52-JTAG

Описание продукта
Сетевой контроллер netX с 32-битным ядром ARM обеспечивает вычислительные ресурсы и периферийные интерфейсы, необходимые для однокристальных решений в промышленностях, чувствительных к цене. Сетевые протоколы и прикладное ПО используют ресурсы netX совместно и выполняются в реальном времени на RTOS.

Разработка и отладка
Наиболее экономичный и практичный способ оценить всю систему — использовать программную плату разработки netX. Плата содержит универсальную аппаратную платформу, интегрированный интерфейс отладки и поставляется с средой разработки HiTOP от Hitex. Вы можете загрузить приложение на плату, запустить его со стеками протоколов и комбинировать, например, с лицензионно свободным ядром реального времени rcX для тестирования.
HiTOP включает интегрированный компилятор GNU и обеспечивает полноценную среду разработки и отладки; разработка кода не ограничена, тогда как тестирование аппаратного обеспечения требует платы разработки. Полная схема электрических соединений поставляется (за исключением схемы интерфейса отладки) как основа для разработки собственной аппаратуры. Через JTAG-интерфейс платы можно подключать внешние средства отладки (например, Tantino от Hitex) и разработывать/тестировать с тем же интерфейсом пользователя и функциональностью, что и на оценочной плате.

Основные характеристики

• Система разработки с широкими периферийными возможностями
• Интегрированный интерфейс отладки
• Одна плата для оценки всех поддерживаемых сетей
• Экономична и проста в использовании

Поддерживаемые протоколы

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Информация для заказа
Наименование | Номер детали | Краткое описание
NXHX 52-JTAG | 7773.300 | Плата разработки

Технические характеристики

• Модель: NXHX 52-JTAG
• Контроллер: netX с 32-битным ARM-ядром
• Реальное время: протоколы и приложение разделяют ресурсы netX в RTOS
• Среда разработки: HiTOP с интегрированным компилятором GNU (в комплекте)
• Совместимость RT-ядра: совместимо с лицензионно свободным rcX Real-Time Kernel
• Аппаратная платформа: универсальная плата оценки/разработки с широкими периферийными функциями
• Отладка: интегрированный интерфейс отладки и JTAG-подключение для внешних отладчиков (например, Hitex Tantino)
• Документация: полная электрическая схема предоставляется (кроме схемы интерфейса отладки)
• Тип продукта: Плата разработки
• Номер детали: 7773.300
• Жизненный цикл продукта: Active mature
