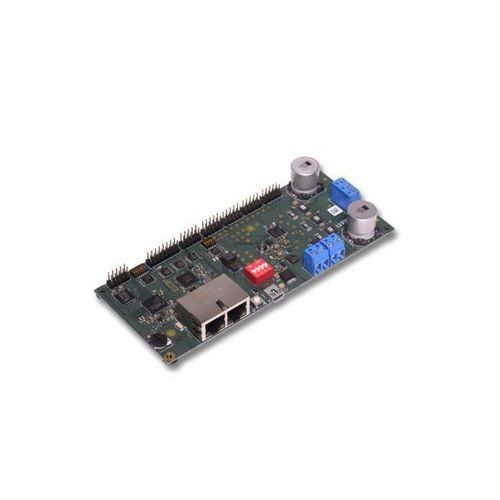

Оценочная плата для драйвера NXHX 90-MC

для энкодера

Обзор продукта
Hilscher NXHX 90-MC — плата оценки и разработки для приложений управления движением и сетевых интерфейсов. Она интегрирует процессор netX 90 и служит эталонным дизайном для оценки протоколов связи и интеграции драйверов двигателя. Плата предназначена для разработки, прототипирования и оценки прошивки в средах промышленной автоматизации.

Ключевые характеристики

• Процессор: netX 90
• Память: 4 MByte SQI Flash (на плате)
• Питание: 12 В – 43 В
• Подключения: 2 × RJ45; внешний интерфейс хоста (Dual-Port-Memory)
• USB: Mini-B (FTDI) для отладки, UART и загрузки прошивки
• Светодиоды и элементы управления: SYS, PWR, COM0/COM1, пользовательские LED, ACT, LINK; кнопка reset и переключатели конфигурации
• Габариты: 155 мм × 65 мм × 22,2 мм; Рабочая температура: 0–55 °C

Прошивка и программное обеспечение
Стандартная прошивка помещается во встроенную Flash и обеспечивает стек протоколов связи и встроенный веб-сервер для обновлений. С опциональным внешним хранилищем доступна расширенная прошивка с поддержкой IoT, (D)TLS и динамического веб-сервера. Стекы связи поставляются в виде загружаемой прошивки (LFW) для протоколов, таких как PROFINET IO-Device, EtherCAT Slave и EtherNet/IP Adapter.

Инструменты разработки и примеры
Плата поддерживается netX Studio CDT (IDE на базе Eclipse) для конфигурации, разработки и отладки. Поставляемые примеры проектов и примеры cifX-API демонстрируют подключение к контроллеру по сети и включают эталонные исходники для управления двигателем (например, векторное управление PMSM с датчиками Холла и опциональными энкодерами).

Применение и заказ
NXHX 90-MC подходит в качестве платы оценки, референс-дизайна сетевого интерфейса и для разработки приложений управления двигателями. Номер артикула: 7833.100.
