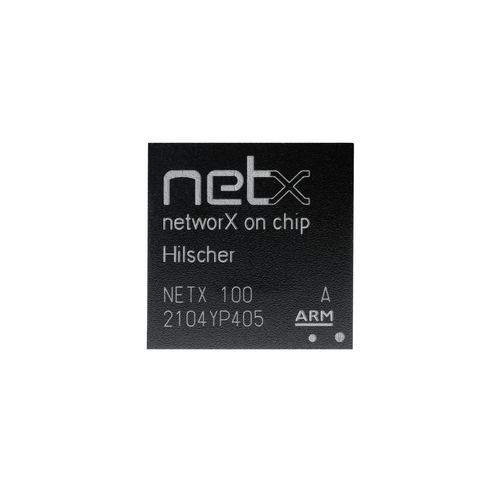

Многофункциональный сетевой контроллер netX 100

мультипротоколыподчиненное устройствоLinux

Описание продукта
NETX 100 от Hilscher — высокоинтегрированный сетевой контроллер, разработанный для промышленных приложений с высокой нагрузкой на связь и максимальным пропускным трафиком. Включает 32-битный CPU ARM 926EJ-S (200 MHz) с MMU, кэшами, DSP и расширениями Java, 144 KByte внутренней RAM и 32 KByte ROM (boot loader). Для Windows CE и Linux поддерживается внешняя память (SDRAM, SRAM, FLASH). Подключение к хосту осуществляется через интерфейс Dual-Port Memory, который можно настроить как 16-битную шину расширения для автономных приложений.

Ключевые особенности

• Гибкий высокопроизводительный сетевой контроллер или высокоинтегрированное однокристальное решение для приложений и коммуникации
• Три настраиваемых канала связи, используемых как интерфейсы Real-Time Ethernet или полевых шин
• 32-битный / 200 MHz ARM 926 (~200 MIPs) для контроллерных и устройственных стандартов
• Центральный коммутатор данных с пятью путями передачи для параллельного обмена данными
• Dual-port память на канал и встроенный АЦП
• Интерфейсы: Dual-Port Memory (хост), UART, USB, SPI, I²C

Архитектура протоколов и контроллеры связи
Контроллеры трёх каналов связи идентичны и имеют двухуровневую структуру: выделенные ALU и специализированные логические блоки, реализующие функции протоколов через микрокод. Два канала дополнительно содержат интегрированную PHY для Ethernet. xMAC (Medium Access Controller) управляет доступом к шине и побайтным кодированием/декодированием, а xPEC (Protocol Execution Controller) формирует пакеты и контролирует трафик телеграмм. Обмен данными с памятью ARM осуществляется блоками через DMA; альтернативно каждый канал может использовать dual-port память для статуса или локальных процессных данных. Интеллектуальные ALU связи позволяют реализовывать различные протоколы и их комбинации с независимой синхронизацией от времени реакции CPU.

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Информация для заказа
Product name | Part number | Brief description
NETX 100 | 2220.000 | Сетевой контроллер для полевых шин и Ethernet в реальном времени (мастер и слейв)

Характеристики / технические спецификации

• CPU: ARM 926EJ-S 32-bit, 200 MHz (≈200 MIPs)
• Внутренняя память: 144 KByte RAM, 32 KByte ROM (boot loader)
• Поддержка внешней памяти: SDRAM, SRAM, FLASH (для Windows CE / Linux)
• Архитектура данных: центральный коммутатор с пятью путями для параллельной передачи данных
• Каналы связи: 3 настраиваемых канала, два с интегрированным Ethernet PHY
• Контроллеры связи: выделенные ALU и логические блоки, программируемые через микрокод
• xMAC и xPEC; DMA для блочного обмена данными с памятью ARM
• Dual-port память на канал для статуса или локальных процессных данных
• Встроенный АЦП
• Интерфейсы: Dual-Port Memory (хост), UART, USB, SPI, I²C
