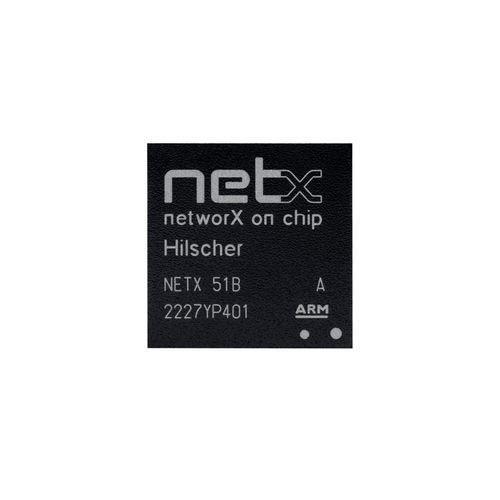

Многофункциональный сетевой контроллер netX 51

мультипротоколыкомпактныйсервер OPC UA

Обзор продукта
netX 51 — сетевой контроллер для полевых шинных слейвов и Real‑Time Ethernet слейвов с встроенным контроллером памяти. Обеспечивает два канала связи Real‑Time Ethernet (PHY или полевой шина), быструю SPI‑хост‑шину и вторую RISC‑CPU (xPIC) для критичных по времени I/O задач. Поддерживаются расширенные функции связи, такие как PROFINET V2.3 Dynamic Frame Packing и IO‑Link V1.1.

Ключевые особенности

• Гибкий высокопроизводительный сетевой контроллер с хост‑интерфейсом или как автономное решение для цифровых I/O
• Два канала связи для Real‑Time Ethernet с PHY или полевой шиной
• Поддержка расширенных коммуникационных функций (напр., PROFINET V2.3 - Dynamic Frame Packing; IO‑Link V1.1)
• Вторая RISC‑CPU (xPIC) для критичных по времени I/O задач, снижающая нагрузку на ARM
• Быстрый SPI‑хост‑интерфейс с функцией чтения/записи

Подробное описание
Семейство netX 51/52 базируется на развитой архитектуре связи netX 50, предлагая существенно больший внутренний объём памяти и дополнительные функциональные блоки. Аппаратно совместимо с netX 50. netX 52 использует тот же кремний, но без внешней шины памяти, что обеспечивает более компактный и экономичный корпус для модульных или компактных слейвов, либо в качестве контроллера Real‑Time Ethernet для высокопроизводительного CPU. Новые PHY от Renesas улучшают пропускную способность и возможности диагностики.

При использовании малого QSPI‑Flash внутренний объём памяти более 670 KByte позволяет реализовать очень компактные решения и удваивает производительность по сравнению с netX 50. Для обработки быстрых I/O в параллели с ARM работает вторая RISC‑CPU (xPIC), снижая программную нагрузку на ARM при коротких циклах шины. Типичные приложения включают IO‑Link Master Gateways, где xPIC обрабатывает передачу данных IO‑Link, а ARM — протокол передачи мастеру. Реализован третий Ethernet‑интерфейс для подключения ПК для диагностики/конфигурации или для подключения к хост‑CPU (MII, netX может работать как PHY). Доступен опциональный выделенный CAN‑контроллер для интеграции legacy‑CAN.

Поддерживаемые протоколы

• CC‑Link IE Field Basic Slave
• OPC UA Server
• SmartWire‑DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

Информация для заказа
NETX 51 | 2231.001 | Сетевой контроллер для слейва fieldbus и слейва Real‑Time Ethernet с контроллером памяти

Загрузки (доступны)

• netX 51 Datasheet (English)
• netX 51 Datenblatt (Deutsch)
• netX Brochure (English)
• netX Broschüre (Deutsch)

Технические характеристики

• Архитектура: развитая архитектура netX 50; аппаратная совместимость с netX 50
• Внутренняя память: >670 KByte (с небольшим QSPI‑Flash для компактных решений)
• Вторая RISC‑CPU (xPIC) для обработки критичных I/O задач, работает параллельно с ARM
• Три Ethernet‑интерфейса: два основных канала Real‑Time Ethernet + третий интерфейс для ПК/диагностики или хост‑CPU (MII, netX может выступать как PHY)
• Два канала связи для Real‑Time Ethernet или полевой шины
• Быстрый SPI‑хост‑интерфейс с возможностью чтения/записи
• Поддержка расширенных коммуникационных функций (напр., PROFINET V2.3 Dynamic Frame Packing; IO‑Link V1.1)
• Renesas PHY для улучшенного пропускного способа и диагностики
• Вариант netX 52: тот же кремний без внешней шины памяти для уменьшенного корпуса и оптимизации стоимости
• Опциональный выделенный CAN‑контроллер для интеграции legacy‑CAN
• Типичные применения: IO‑Link Master Gateways, модульные/компактные слейвы, контроллеры Real‑Time Ethernet
