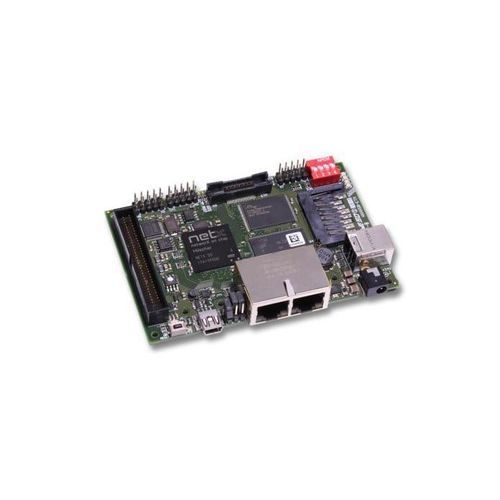

Оценочная плата NXHX 50-ETM

Описание продукта
Сетевой контроллер netX с 32-битным / 200-МГц ARM-процессором обеспечивает высокую вычислительную мощность и обширные периферийные функции для однокристальных решений в промышленных приложениях с чувствительностью к стоимости. Протокол-стэки и приложение совместно используют ресурсы netX и выполняются в реальном времени под RTOS. Самый простой и экономичный способ оценить всю систему — это воспользоваться платой разработки netX. Плата предоставляет универсальное аппаратное средство для оценки, интегрированный интерфейс отладки и поставляется с средой разработки HiTOP от Hitex. Вы можете загрузить своё приложение на плату, запустить его с протокол-стэками и, например, комбинировать с бесплатным ядром реального времени rcX. HiTOP с интегрированным компилятором GNU обеспечивает удобную среду разработки и отладки. Для аппаратной разработки предоставлена полная схема электрическая (за исключением интерфейса отладки). Через JTAG-интерфейс платы можно подключить внешний JTAG-отладчик и разрабатывать или тестировать с тем же пользовательским интерфейсом и функциональностью, что и на плате разработки.

Ключевые характеристики

• Система разработки с расширенными периферийными функциями
• Интегрированный интерфейс отладки
• Одна плата оценки для нескольких промышленных сетей
• Экономично и просто в использовании

Поддерживаемые протоколы

• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Информация для заказа
Наименование | Номер детали | Краткое описание
NXHX 50-ETM | 7733.200 | Плата разработки

Технические характеристики

• CPU: 32-битный ARM, 200 МГц
• Среда выполнения: RTOS (общее использование ресурсов netX между стэками протоколов и приложением)
• Интегрированный интерфейс отладки на плате; поддержка JTAG для внешних отладчиков
• Поставляется с HiTOP средой разработки, включающей интегрированный компилятор GNU
• Совместимо с бесплатным rcX Real-Time Kernel
• Полная электрическая схема предоставляется за исключением интерфейса отладки (основа для аппаратной разработки)
• Универсальное аппаратное обеспечение оценки с расширенными периферийными функциями
• Поддерживает широкий спектр промышленных коммуникационных протоколов (см. Поддерживаемые протоколы)
• Номер детали: 7733.200
