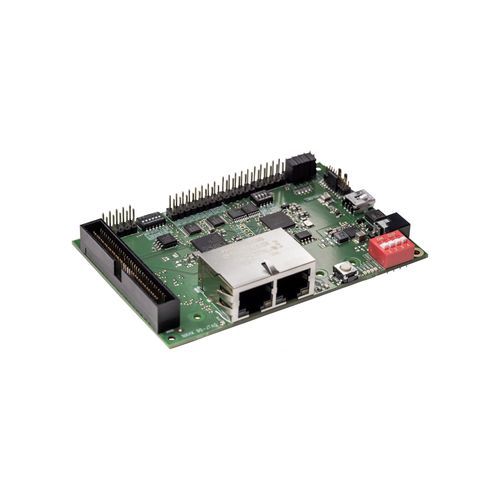

Оценочная плата NXHX 90-JTAG

Тип продукта
Плата разработки для сетевого контроллера netX 90 (Hilscher NXHX 90-JTAG). Номер детали: 7833.000.

Ключевые особенности

• Система разработки с расширенными периферийными функциями
• Интегрированный интерфейс отладки JTAG
• Универсальная оценочная плата для нескольких промышленных сетей
• Поставляется с Eclipse-ориентированной средой netX Studio

Обзор
NXHX 90-JTAG — это плата разработки на основе коммуникационного контроллера netX 90 с 32‑битным ядром ARM. Плата позволяет совместно выполнять стек сетевых протоколов и прикладное ПО в реальном времени (RTOS) и предоставляет универсальную аппаратную платформу для оценки аппаратных и программных стеков в ценочувствительных промышленных приложениях.

Плата имеет интегрированный интерфейс отладки (JTAG) и поставляется с netX Studio — набором инструментов на базе Eclipse, включающим GCC, python-скрипты WAF для сборки, flasher и поддержку OpenOCD. Разработчики могут загружать и запускать приложения с протокольными стеками Hilscher и комбинировать их с бесплатным BSP для Linux для расширенной оценки.

Поддерживаемые протоколы

• CC-Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Информация для заказа
Наименование | Номер детали | Краткое описание
NXHX 90-JTAG | 7833.000 | Плата разработки

Документация (выборка)

• Open documentation overview (English)
• NXHX and NSHIELD (Datasheet) — EN
• netX 90 (Datasheet) — EN
• NXHX und NSHIELD (Datenblatt) — DE
• netX 90 (Datenblatt) — DE

Технические характеристики

• Процессор: сетевой контроллер netX с 32‑битным ядром ARM
• RTOS для выполнения сетевых протоколов и приложений
• Интегрированный интерфейс отладки (JTAG)
• Поставляется с netX Studio (Eclipse, GCC, WAF-скрипты, flasher, OpenOCD)
• Поддержка интеграции бесплатного Linux BSP
• Универсальное аппаратное решение для оценки платформы
• Схема электрическая платы предоставлена в документации как эталон
• Расширяется дополнительными плаг-ин модулями для воспроизведения сценариев использования
• Номер детали: 7833.000
• Статус продукта: Active
