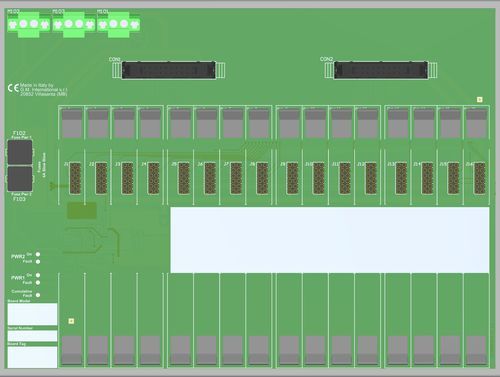

Вставная клеммная колодка TBE-D5016-MOD-001

для релемощностииз пластмассы

16-полюсная плата для Modicon M580 Safety BMXSDI1602 DI CardЭта плата с корпусом (TBE) обеспечивает клеммы для прямого соединения между платой ввода/вывода системы и модулями серии D5000 / D6000. Искробезопасная защита и изоляция сигналов между безопасной и опасной зонами обеспечивается сопутствующей аппаратурой серии D5000. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.Modicon M580 Safety DI board interface16 позиций Termination Board для 32 каналовМеньше затрат на прокладку кабелей и обслуживаниеМониторинг неисправностей источников питанияМонтажное оборудование для монтажа на одну DIN-рейкуStatus: ДействующийКаналы: 16 или 32ОбщиеКоличество позиций16Максимальное количество каналов32Напряжение питания24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные клеммные колодки для резервного питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления1,5 А (как общее питание).Подключение с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм², винтовая фиксация.Защитный предохранитель4 А с выдержкой времени.Обнаружение неисправностейТипВстроенная диагностика контролирует как целостность источников питания, так и совокупность неисправностей модуля. О любой неисправности сообщается отключением твердотельного реле и включением соответствующих светодиодов.Сигнал тревоги подается, если1) Источник питания 1 или 2 < 17 В пост. тока или 2) Источник питания 1 или 2 > 33 В пост. тока или 3) Кумулятивная неисправность модуля включена.Сигнал тревоги снимается, если1) 20 В пост. тока < Питание 1 и 2 < 30 В пост. тока и 2) Нет совокупной неисправности модуля.Подключение с помощью поляризованных разъемных винтовых клеммных блоков для подключения клемм до 2,5 мм², винтовое крепление.Номинал выхода100 мА 35 В (≤ 1 В падения напряжения).Интерфейс карты ввода/выводаПодключение2 x 20-полюсный розеточный разъем (требуется ответный разъем).КабельTBD.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Максимальная высота над уровнем моря2000 м.Температура хранения в пределах от -45 до +80 °C.МонтажТипОборудование в комплекте для монтажа на одну DIN-рейку 35 мм.Вес около 1 кг, не считая модулей с пластиковыми клипсами.РасположениеУстановка в безопасной зоне.РазмерыШирина 240 мм, Глубина 180 мм, Высота 154 мм.Количество позиций: 16Максимальное количество каналов: 32Напряжение: 24 В пост. тока (от 20 до 30 В пост. тока), с защитой от обратной полярности, двойные клеммные колодки для резервного питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления: 1.5 А (как общее питание).Подключение: с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм², винтовое крепление.Защитный предохранитель: 4 А с задержкой.Обнаружение неисправностей: Бортовая диагностика контролирует как целостность источников питания, так и совокупность неисправностей модуля. О любой неисправности сообщается отключением твердотельного реле и включением соответствующих светодиодов.Условия тревоги: Источник питания 1 или 2 < 17 В пост. тока или > 33 В пост. тока, или совокупная неисправность модуля включена. Сигнал тревоги снимается, если 20 В пост. тока < Питание 1 и 2 < 30 В пост. тока и нет суммарной неисправности модуля.Номинал выхода: 100 мА 35 В (падение напряжения ≤ 1 В).Интерфейс карты ввода/вывода: 2 x 20-полюсных розеточных разъема (требуется ответный разъем).Рабочая температура: от -40 до +70 °C.Максимальная высота над уровнем моря: 2000 м над уровнем моря.Температура хранения: от -45 до +80 °C.Монтаж: В комплект входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес: около 1 кг, не считая модулей с пластиковыми клипсами.Расположение: установка в безопасной зоне.Размеры: Ширина 240 мм, Глубина 180 мм, Высота 154 мм.
