Вставная клеммная колодка TBE-D5008-MOD-003

для релемощностииз пластмассы

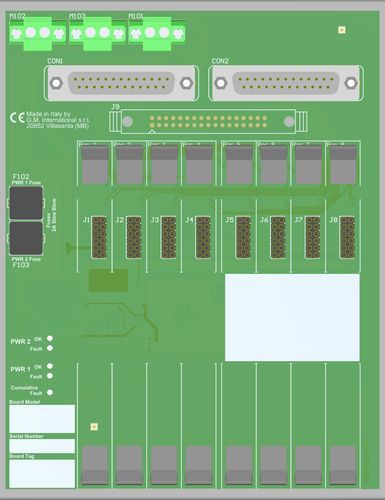

8-позиционная оконечная плата для карты AO Modicon X80 BMXAMO0802Эта оконечная плата с корпусом (TBE) обеспечивает клеммы для прямого соединения между платой ввода/вывода системы и модулями серии D5000 / D6000. Искробезопасная защита и изоляция сигналов между безопасной и опасной зонами обеспечивается сопутствующей аппаратурой серии D5000. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.Интерфейс платы Modicon X80 AO8 позиций оконечной платы для 8 каналовСнижение затрат на монтаж и обслуживание кабелейМониторинг неисправностей источников питанияМонтажное оборудование поставляется для одного комплекта для монтажа на DIN-рейкуСтатус: ДействующийКаналы: 8Технические данныеОбщиеКоличество позиций8Максимальное количество каналов8Напряжение питания24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные клеммные блоки для резервирования питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления1.5 А (как общее питание).Подключение с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм², винтовое крепление.Защитный предохранитель2 А с задержкой.Обнаружение неисправностейТипВстроенная диагностика контролирует как целостность источников питания, так и совокупную неисправность модуля. О любой неисправности сообщается отключением твердотельного реле и включением соответствующих светодиодов.Сигнал тревоги подается, если1) Источник питания 1 или 2 < 17 В пост. тока или 2) Источник питания 1 или 2 > 33 В пост. тока или 3) Кумулятивная неисправность модуля включена.Сигнал тревоги снимается, если1) 20 В пост. тока < Источник питания 1 и 2 < 30 В пост. тока и 2) Кумулятивная неисправность модуля отсутствует.Подключение с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм², винтовое крепление.Выходной номинал100 мА 35 В (падение напряжения ≤ 1 В).Интерфейс карты ввода/выводаПодключение двух 25-полюсных разъемов SUB-D (требуются ответные разъемы).Кабельная система кабель BMX FTA XX2.Резервированная логикаВ режиме резервирования каждый канал должен выдавать половину тока. В случае неисправности одного канала (обрыв цепи), оставшийся в живых должен обеспечить полный ток.Интерфейс HART MuxПодключение1 x 34-полюсный розеточный разъем (требуется ответная часть).Кабель-плоский кабель CABF032Условия окружающей средыРабочая температурав пределах от -40 до +70 °C.Максимальная высота над уровнем моря 2000 м.Температура хранения - от -45 до +80 °C.МонтажТипКомплект крепежа для монтажа на одинарную DIN-рейку 35 мм.Вес около 500 г, не считая модулей с пластиковыми клипсами.РасположениеУстановка в безопасной зоне.РазмерыШирина 140 мм, Глубина 180 мм, Высота 154 мм.Количество позиций: 8Максимальное количество каналов: 8Напряжение: 24 В пост. тока (от 20 до 30 В пост. тока), с защитой от обратной полярности, двойные клеммные колодки для резервного питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления: 1.5 А (как общий источник питания).Защитный предохранитель: 2 А с задержкой по времени.Обнаружение неисправностей: Бортовая диагностика, твердотельное реле, светодиоды.Интерфейс карты ввода/вывода: два 25-полюсных разъема SUB-D.Интерфейс HART Mux: 1 x 34-полюсный розеточный разъем.Рабочая температура: от -40 до +70 °C.Температура хранения: от -45 до +80 °C.Максимальная высота над уровнем моря: 2000 м над уровнем моря.Монтаж: DIN-рейка 35 мм, оборудование в комплекте.Вес: около 500 г.Габариты: 140 x 180 x 154 мм (Ш x Г x В).
