Вставная клеммная колодка X1-TB-08-GMI-01

на пружиневставнаядля реле

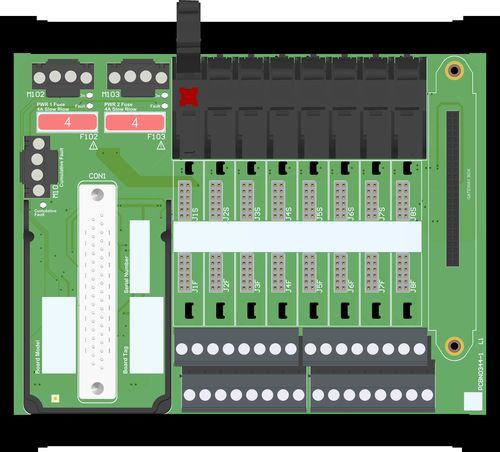

Терминальная плата I.S. SIL3 8-pos Sink-Type для серии X1Эта терминальная плата (X1-TB) обеспечивает прямое соединение между платой ввода/вывода системы и модулями серии X1. Искробезопасная защита и изоляция сигналов между безопасной и опасной зонами обеспечивается сопутствующей аппаратурой серии X1 (X1-IS). Источник питания 24 В пост. тока X1-TB подключается к двум вставным клеммным колодкам для резервного питания. Схема контроля активирует неисправность в случае отказа источника питания или модуля. На плате может быть установлен шлюз серии X1-GW для идентификации, конфигурирования, мониторинга и связи HART®.SIL 3 / SC 3Вход из зоны 0 / отдела 1Установка в зоне 2 / отдела 2Интерфейс платы UIO для 8 каналовНизкие затраты на монтаж и обслуживание кабелейМониторинг неисправностей источников питанияОднократное отключение шлейфа для облегчения операций технического обслуживанияШлюз X1-GW (опция) для идентификации/конфигурации/мониторинга/HART®Трехпортовая изоляция, вход/выход/питаниеСтатус: АКТИВИРОВАНОКаналы: 8ОбщиеКоличество позиций/каналов8Рассеиваемая мощность0,43 Вт @ 24 В пост. тока без модулей, типичная.Напряжение питания24 В пост. тока ном. (20-30 В пост. тока), с защитой от обратной полярности, двойные клеммные блоки для резервного питания, с диодами OR для смешивания напряжений.Потребление тока18 мА @ 24 В пост. тока без модулей, типичное.Максимальный ток потребления1,5 А (как общий источник питания), предохранитель с выдержкой времени 4 А.Подключение с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм².Тип неисправностиБортовая диагностика контролирует как целостность источников питания, так и совокупную неисправность модуля. О любой неисправности сообщается отключением твердотельного реле и включением соответствующих светодиодов. Сигнал тревоги выдается, если: 1) напряжение питания 1 или 2 < 17 В пост. тока или 2) напряжение питания 1 или 2 > 33 В пост. тока или 3) включена накопительная неисправность модуля. Сигнал тревоги снимается, если: 1) 20 В пост. тока < Питание 1 и 2 < 30 В пост. тока и 2) Нет кумулятивной неисправности модуля.Подключение с помощью поляризованных винтовых клеммников с разъемным соединением, рассчитанных на клеммы до 2,5 мм².Номинальные значения100 мА 35 В (≤ 1 В падения напряжения).Полевой интерфейсПодключение с помощью поляризованных 8-позиционных винтовых или пружинных клеммников с разъемным соединением, рассчитанных на клеммы до 2,5 мм².Системный интерфейсТип Системный интерфейс потребляет ток, поэтому для него необходимы платы источника ввода/вывода.ПодключениеОдин 37-полюсный разъем SUB-D (требуется ответный разъем).КабельCABF034/xx, где "xx" означает длину в метрах.Максимальный ток500 мА на канал.ИзоляцияТестовое напряжениеПолевое/системное 2,5 кВ; Полевое/питающее 2,5 кВ; Системное/питающее 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Максимальная высота над уровнем моря2000 м.Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеАссоциированные приборы и неискрящее электрооборудование.Параметры безопасностиUm = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.МонтажТип крепленияВ комплект поставки входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес около 1 кг, без учета модулей.РасположениеБезопасная зона или зона 2 или отдел 2.РазмерыШирина 163 мм, глубина 143 мм, высота 155 мм.Сертификаты:ATEX: FM ATEX I.S. X1 Series English Certificate (Europe) - FM23ATEX0038X - FM - 2025-08-13Ex: FM US X1 Series Divisions and Zones English Certificate (North America) - FM23US0073X - FM - 2025-08-12Ex: FM Canada X1 Series Divisions and Zones English Certificate (North America) - FM23CA0055X - FM - 2025-08-12IECEx: FM IECEx X1 Series English Certificate (International) - IECEx FMG 23.0018X - FM - 2025-08-12UKEx: FM UKEx I.S. X1 Series English Certificate (United Kingdom) - FM23UKEX0039X - FM - 2025-08-14Декларации о соответствии:EU Declaration of Conformity of X1-TB-08-GMI-01UK Declaration of Conformity of X1-TB-08-GMI-01Характеристики / технические характеристики:Модель: X1-TB-08-GMI-01Количество каналов: 8Рассеиваемая мощность: 0.43 Вт @ 24 В пост. тока (типовая, без модулей)Напряжение питания: номинальное 24 В пост. тока (от 20 до 30 В пост. тока)Потребляемый ток: 18 мА @ 24 В пост. тока (типовое, без модулей)Максимальный ток потребления: 1.5 А (общее питание), 4 А с защитой предохранителем с выдержкой времениРабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМаксимальная высота над уровнем моря: 2000 м.Размеры: 163 x 143 x 155 мм (Ш x Г x В)Вес: около 1 кг (без учета модулей)Монтаж: DIN-рейка 35 ммИзоляционное испытательное напряжение: Поле/система 2,5 кВ; Поле/питание 2,5 кВ; Система/питание 500 ВПолевой интерфейс: 8-позиционные винтовые или вставные пружинные клеммные блокиСистемный интерфейс: 37-полюсный штекер SUB-DМаксимальный ток на канал: 500 мСертификация: ATEX, Ex, IECEx, UKEx
