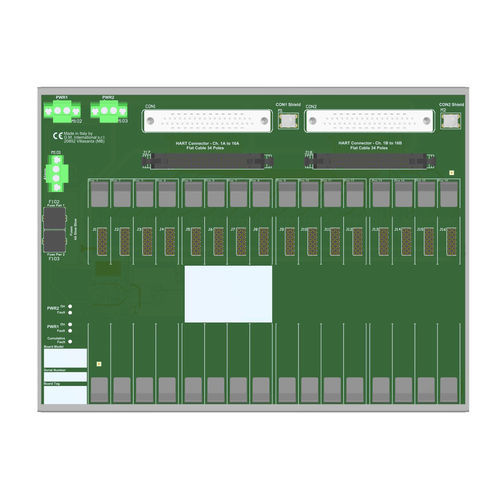

Вставная клеммная колодка TBE-D5016-GMI-001

для релемощностииз пластмассы

Эта оконечная плата с корпусом (TBE) обеспечивает прямое соединение между платой ввода/вывода системы и модулями серии D5000 / D6000. Искробезопасная защита и изоляция сигналов между безопасной и опасной зоной обеспечивается сопутствующей аппаратурой серии D5000. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.Универсальные интерфейсы платыПодключение к внешнему GMI HART Mux 570016 позиций Termination Board для 32 каналовСнижение затрат на монтаж и обслуживание кабелейМониторинг неисправностей источников питанияМонтажное оборудование для одного комплекта для монтажа на DIN-рейкуСтатус: ДействующийКаналы: 16 или 32ОбщиеКоличество позиций16Максимальное количество каналов32Напряжение питания24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные клеммные блоки для резервирования питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления1.5 А (как общее питание).Подключение с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм².Защитный предохранитель с выдержкой времени 4 А.Обнаружение неисправностейТипБортовая диагностика контролирует как целостность источников питания, так и совокупную неисправность модуля. О любой неисправности сообщается отключением твердотельного реле и включением соответствующих светодиодов. Сигнал тревоги выдается, если: 1) напряжение питания 1 или 2 < 17 В пост. тока или 2) напряжение питания 1 или 2 > 33 В пост. тока или 3) включена накопительная неисправность модуля. Сигнал тревоги снимается, если: 1) 20 В пост. тока < Питание 1 и 2 < 30 В пост. тока и 2) Нет совокупной неисправности модуля.Подключение с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм².Выходной номинал100 мА 35 В (≤ 1 В падения напряжения).Интерфейс карты ввода/выводаПодключение двух 37-полюсных разъемов SUB-D (требуются ответные разъемы).КабельCABF034/xx, где "xx" означает длину в метрах (доступны 5, 10, 20, 30).Интерфейс HART MuxПодключение 2 x 34-полюсных розеточных разъемов (требуются ответные разъемы).Кабельный плоский кабель CABF032.Условия окружающей средыРабочая температура от -40 до +70 °C.Максимальная высота над уровнем моря 2000 м.Температура хранения от -45 до +80 °C.МонтажТипКомплект крепежа для монтажа на одну DIN-рейку 35 мм.Вес около 1 кг, без учета модулей (+ 50 г пластиковые клипсы или 380 г металлические клипсы).РасположениеУстановка в безопасной зоне.РазмерыШирина 240 мм, Глубина 180 мм, Высота 154 мм.Технические характеристики / особенности:Количество позиций: 16Максимальное количество каналов: 32Напряжение питания: номинальное 24 В пост. тока (от 20 до 30 В пост. тока)Максимально допустимый ток потребления: 1.5 APЗащитный предохранитель: 4 A time lagОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМаксимальная высота над уровнем моря: 2000 м над уровнем моря.Монтаж: DIN-рейка 35 ммВес: около 1 кг (без учета модулей)Размеры: 240 x 180 x 154 мм (Ш x Г x В)
