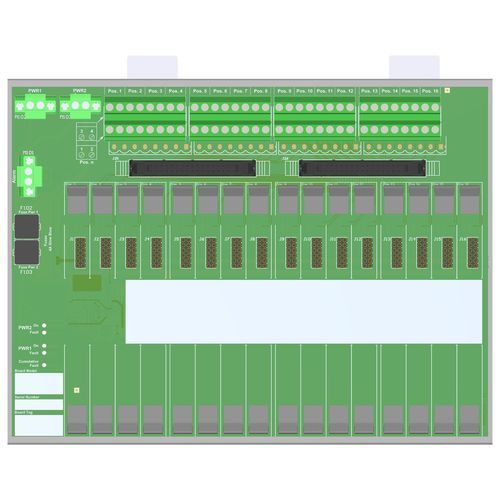

Вставная клеммная колодка TBE-D5016-GMI

для релемощности

Данная оконечная плата с корпусом (TBE) обеспечивает клеммы для прямого соединения между платой ввода/вывода системы и модулями серии D5000 / D6000. Искробезопасная защита и изоляция сигналов между безопасной и опасной зоной обеспечивается сопутствующей аппаратурой серии D5000. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.Универсальные интерфейсы платы с клеммами16 позиций Termination Board для до 32 каналовУстановка в зоне 2 (ожидается)Контроль неисправностей источников питанияМонтажное оборудование поставляется в комплекте для монтажа на одну DIN-рейкуТехнические данныеОбщиеКоличество позиций16Максимальное количество каналов32Напряжение питания24 В пост. тока (20-30 В пост. тока), защищенное от обратной полярности, двойные клеммные колодки для резервного питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления1,5 А (как общее питание).Подключение с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм², винтовое крепление.Защитный предохранитель4 А с выдержкой времени.Обнаружение неисправностейТипВстроенная диагностика контролирует как целостность источников питания, так и совокупную неисправность модуля. О любой неисправности сообщается отключением твердотельного реле и включением соответствующих светодиодов. Сигнал тревоги выдается, если: 1) напряжение питания 1 или 2 < 17 В пост. тока или 2) напряжение питания 1 или 2 > 33 В пост. тока или 3) включена суммарная неисправность модуля. Сигнал тревоги снимается, если: 1) 20 В пост. тока < Питание 1 и 2 < 30 В пост. тока и 2) Нет совокупной неисправности модуля.ПодключениеПоляризованные вставные разъемные винтовые клеммные блоки для подключения клемм до 2,5 мм², винтовое крепление.Выходной номинал100 мА 35 В (≤ 1 В падения напряжения).Интерфейс карты ввода/выводаПодключение32+32 винтовых клеммных блоков для подключения клемм до 2,5 мм², с точным соответствием клеммам модуля 1-4.Условия окружающей средыРабочая температура от -40 до +70 °C.Максимальная высота над уровнем моря 2000 м.Температура хранения от -45 до +80 °C.МонтажТип крепленияВ комплект поставки входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес около 1,4 кг, без учета модулей.РасположениеУстановка в безопасной зоне/зоне 2 (ожидается).РазмерыШирина 240 мм, Глубина 180 мм, Высота 154 мм.Статус: ACTIVEChannels: 16 или 32Характеристики / технические характеристикиТип изделия: Терминальная плата с корпусом (TBE)Модель: TBE-D5016-GMI-003Compatible with: Модули серии D5000 / D6000Количество позиций: 16Максимальное количество каналов: 32Напряжение питания: номинальное 24 В пост. тока (от 20 до 30 В пост. тока)Максимальный ток потребления: 1.5 APЗащитный предохранитель: 4 A с задержкой времениРабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМаксимальная высота над уровнем моря: 2000 м над уровнем моряМонтаж: DIN-рейка 35 ммВес: около 1,4 кг (без учета модулей)Размеры: 240 x 180 x 154 мм (Ш x Г x В)Установка: Безопасная зона/Зона 2 (ожидается)
