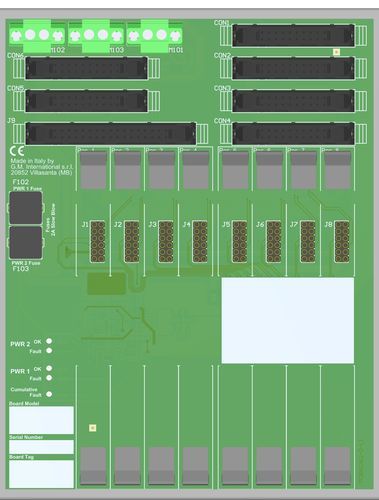

Вставная клеммная колодка TBE-D5008-MOD-001

для релемощностииз пластмассы

Данная оконечная плата с корпусом (TBE) обеспечивает клеммы для прямого соединения между платой ввода/вывода системы и модулями серии D5000 / D6000. Искробезопасная защита и изоляция сигналов между безопасной и опасной зоной обеспечивается сопутствующей аппаратурой серии D5000. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.Modicon M580 Safety AI & DO board interface8 позиций Termination Board для до 16 каналовСнижение затрат на прокладку кабелей и техническое обслуживаниеМониторинг неисправностей источников питанияМонтажное оборудование для монтажа на одну DIN-рейкуСтатус: ДействующийКаналы: 8 или 16ОбщиеКоличество позиций8Максимальное количество каналов16Напряжение питания24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные клеммные колодки для резервного питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления1,5 А (как общее питание).Подключение с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм², винтовое крепление.Защитный предохранитель с выдержкой времени2 А.Обнаружение неисправностейБортовая диагностика контролирует как целостность источников питания, так и совокупную неисправность модуля. О любой неисправности сообщается отключением твердотельного реле и включением соответствующих светодиодов.Сигнал тревоги подается, если1) Источник питания 1 или 2 < 17 В пост. тока или 2) Источник питания 1 или 2 > 33 В пост. тока или 3) Кумулятивная неисправность модуля включена.Сигнал тревоги снимается, если1) 20 В пост. тока < Источник питания 1 и 2 < 30 В пост. тока и 2) Кумулятивная неисправность модуля отсутствует.Подключение с помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения клемм до 2,5 мм², винтовое крепление.Выходной номинал100 мА 35 В (падение напряжения ≤ 1 В).Интерфейс карты ввода/выводаПодключение4 x 20-полюсных розеточных разъема (требуется ответный разъем) AI, 2 x 20-полюсных розеточных разъема (требуется ответный разъем) DO.КабельTBD.Интерфейс HART MuxПодключение1 x 34-полюсный розеточный разъем (требуется ответная часть).КабельПлоский кабель CABF032Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Максимальная высота2000 м над уровнем моря.Температура хранения в пределах от -45 до +80 °C.Тип монтажаВ комплект поставки входит оборудование для монтажа на одинарную DIN-рейку 35 мм.Вес около 500 г, не считая модулей с пластиковыми клипсами.РасположениеУстановка в безопасной зоне.РазмерыШирина 140 мм, Глубина 180 мм, Высота 154 мм.Технические характеристики / особенности:Количество позиций: 8Максимальное количество каналов: 16Напряжение питания: номинальное 24 В пост. тока (от 20 до 30 В пост. тока), с защитой от обратной полярности, резервный источник питанияМаксимальный допустимый ток потребления: 1.5 APЗащитный предохранитель: 2 A с задержкой времениОбнаружение неисправностей: Бортовая диагностика неисправностей источников питания и модулей, со светодиодной индикациейВыходной номинал: 100 мА 35 В (падение напряжения ≤ 1 В)Интерфейс карты ввода/вывода: 4 x 20-полюсных (AI), 2 x 20-полюсных (DO) розеточных разъемаHART Mux Interface: 1 x 34-полюсный розеточный разъемРабочая температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМаксимальная высота над уровнем моря: 2000 м.Монтаж: DIN-рейка 35 мм, оборудование в комплектеВес: около 500 гМесто установки: Установка в безопасной зонеРазмеры: 140 x 180 x 154 мм (Ш x Г x В)
