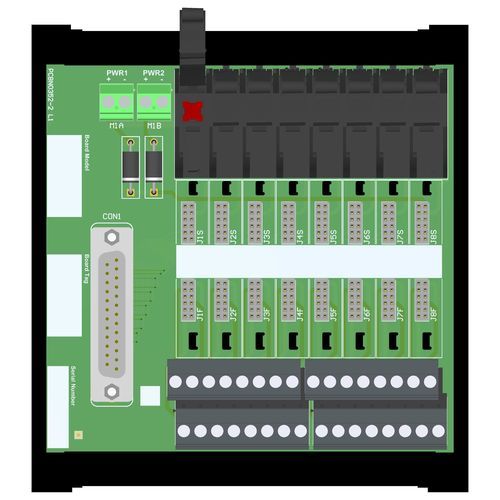

Вставная клеммная колодка X1-TB-08-FOX-02

на пружиневставнаямощности

Эта оконечная плата (X1-TB) обеспечивает прямое соединение между платой ввода/вывода системы и модулями серии X1. Развязка сигналов между системой и полем обеспечивается гальваническими разделителями серии X1 (X1-NIS). Источник питания 24 В пост. тока X1-TB подключается к двум разъемам для резервирования питания.Установка в зоне 2 / отдел 2Интерфейсы платы UIO Card Foxboro FBM2008 позиций универсального интерфейса платы для 8 каналовСнижение затрат на монтаж и обслуживание кабелейРезервирование источника питанияМонтаж на DIN-рейкуОднократное отключение шлейфа для облегчения операций обслуживанияТрехпортовая изоляция, поле/система/питаниеСтатус: ДействующийКаналы: 8Технические данныеОбщиеКоличество позиций8Максимальное количество каналов8Рассеиваемая мощность0 Вт без модулейНапряжение24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные разъемы для резервирования питания, с диодами OR для смешивания напряженийМаксимальный допустимый ток потребления4 А (как общее питание)Тип подключениявинтовой для выводов до 2,5 мм²Полевой интерфейсПодключение с помощью поляризованного штекерного разъема8-позиционные винтовые или вставные пружинные клеммные блоки для размещения выводов до 2.5 мм²Максимальное напряжение60 В постоянного токаСистемный интерфейсТипСистемный интерфейс потребляет токПодключениеОдин 25-полюсный штекер SUB-D (требуется ответный штекер)КабельСистемный кабель Тип 1Максимальный ток500 мА на каналИзоляцияИспытательное напряжениеПоле/система 2,5 кВ; поле/питание 2,5 кВ; система/питание 500 ВУсловия окружающей средыОперационная температурапределы температуры -40 до +70 °CМаксимальная высота2000 м над уровнем моря.Температура хранения в пределах от -45 до +80 °CМонтажТип крепленияВключено оборудование для монтажа на одну DIN-рейку 35 ммВес около 500 г, без учета модулейМестоположениеБезопасная зона/Зона 2/Див. 2DРазмерыШирина 133 мм, Глубина 143 мм, Высота 155 ммСертификаты:ATEX: FM ATEX зона 2 Серия X1 Английский сертификат (Европа) - FM23ATEX0039X - FM - 2025-08-13Ex: FM US Серия X1 Дивизионы и зоны Английский сертификат (Северная Америка) - FM23US0073X - FM - 2025-08-12Ex: FM Canada X1 Series Divisions and Zones English Certificate (North America) - FM23CA0055X - FM - 2025-08-12IECEx: FM IECEx X1 Series English Certificate (International) - IECEx FMG 23.0018X - FM - 2025-08-12UKEx: FM UKEx zone 2 X1 Series English Certificate (United Kingdom) - FM23UKEX0040X - FM - 2025-08-14Декларации о соответствии:EU Declaration of Conformity of X1-TB-08-FOX-02UK Declaration of Conformity of X1-TB-08-FOX-02Drawings: 3D-чертеж доступен (формат STP)Caractéristiques / spécifications techniques :Количество позиций: 8Максимальное количество каналов: 8Рассеиваемая мощность: 0 Вт без модулейНапряжение питания: 24 В пост. тока (от 20 до 30 В пост. тока), с защитой от обратной полярности, двойные разъемы для резервного питания, с диодами ORМаксимально допустимый ток потребления: 4 A (общее питание)Подключение питания: винтовой тип для клемм до 2,5 мм²Подключение полевого интерфейса: поляризованный штекерный разъем 8-позиционных винтовых или вставных пружинных клеммных блоков до 2,5 мм²Максимальное напряжение полевого интерфейса: 60 В пост. токаСистемный интерфейс: 25-полюсный штекер SUB-D, системный кабель Тип 1, максимальный ток 500 мА на каналИзоляционное испытательное напряжение: Поле/система 2,5 кВ; Поле/питание 2,5 кВ; Система/питание 500 ВОперационная температура: от -40 до +70 °CМаксимальная высота над уровнем моря: 2000 м над уровнем моря.Температура хранения: от -45 до +80 °CМонтаж: DIN-рейка 35 ммВес: около 500 г (без учета модулей)Расположение: Безопасная зона/Зона 2/Дивизион 2DРазмеры: 133 x 143 x 155 мм (Ш x Г x В)
