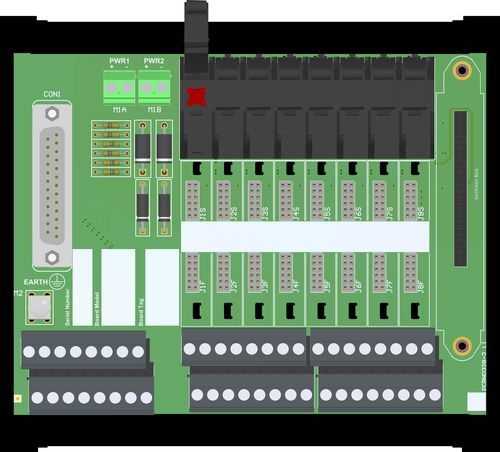

Вставная клеммная колодка X1-TB-08-FOX-01

на пружиневставнаямощности

Эта оконечная плата (X1-TB) обеспечивает прямое соединение между платой ввода/вывода системы и модулями серии X1. Искробезопасная защита и изоляция сигналов между безопасной и опасной зонами обеспечивается сопутствующей аппаратурой серии X1 (X1-IS), а простая гальваническая развязка - гальваническими разделителями серии X1 (X1-NIS). Источник питания 24 В пост. тока X1-TB подключается к двум разъемам для резервирования питания. Для запасных жил и экранов кабелей предусмотрены дополнительные клеммные колодки с заземлением. На плате может быть установлен шлюз серии X1-GW для идентификации, конфигурирования, мониторинга и связи HART® с полевыми устройствами.SIL 3 / SC 3Вход из зоны 0 / отдела 1Установка в зоне 2 / отдела 2Интерфейсы платы Foxboro FBM200 UIO8 позиций универсального интерфейса платы для 8 каналовСнижение затрат на монтаж и обслуживание кабелейИзбыточность источника питанияМонтаж на DIN-рейкуОднократное отключение шлейфа для облегчения операций обслуживанияВозможность размещения шлюза X1-GW для конфигурации и HART®Трехпортовая изоляция, поле/система/снабжениеСтатус: ДействующийКаналы: 8Технические данныеОбщиеКоличество позиций/каналов8Рассеиваемая мощность0 Вт без модулей.Напряжение питания24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные разъемы для резервного питания, с диодами OR для смешивания напряжений.Максимально допустимый ток потребления4 А (как общее питание).Подключение винтовое для выводов до 2,5 мм².Полевой интерфейсПодключение с помощью поляризованных штепсельных 8-позиционных винтовых или пружинных клеммных блоков для выводов до 2,5 мм².Максимальное напряжение250 В пост. тока.Системный интерфейсТипСистемный интерфейс потребляет ток.ПодключениеОдин 25-полюсный штекер SUB-D (требуется ответный штекер).КабелиСистемный кабель Тип 1.Максимальный ток500 мА на канал.Интерфейс заземленияПодключение к кабелю заземления винтовой клеммной колодкой для проводников до 2 мм².Подключение к полю с помощью поляризованных 8-позиционных винтовых или пружинных клеммных колодок с разъемами для экранов и запасных жил кабеля сечением до 2,5 мм².Испытательное напряжение изоляцииПоле/система 2,5 кВ; Поле/питание 2,5 кВ; Система/питание 500 В; Земля/система 500 В; Земля/поле 500 В; Земля/питание 500 В.Условия окружающей средыРабочая температура в пределах от -40 до +70 °C.Максимальная высота над уровнем моря2000 м.Температура хранения в пределах от -45 до +80 °C.Описание безопасностиОборудованиеСопутствующие приборы и неискрящее электрооборудование.Параметры безопасностиUm = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.МонтажТип крепленияВ комплект поставки входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес около 1 кг, без учета модулей.РасположениеБезопасная зона/Зона 2/Див. 2DРазмерыШирина 163 мм, Глубина 143 мм, Высота 155 мм.Сертификация:ATEX: FM ATEX I.S. X1 Series English Certificate (Europe) FM23ATEX0038X, FM, 2025-08-13Ex: FM US X1 Series Divisions and Zones English Certificate (North America) FM23US0073X, FM, 2025-08-12Ex: FM Canada X1 Series Divisions and Zones English Certificate (North America) FM23CA0055X, FM, 2025-08-12IECEx: FM IECEx X1 Series English Certificate (International) IECEx FMG 23.0018X, FM, 2025-08-12UKEx: FM UKEx I.S. X1 Series Английский сертификат (Великобритания) FM23UKEX0039X, FM, 2025-08-14Декларации соответствия:EU Declaration of Conformity of X1-TB-08-FOX-01UK Declaration of Conformity of X1-TB-08-FOX-01Характеристики / технические характеристики:Количество положений/каналов: 8Рассеиваемая мощность: 0 Вт без модулейНапряжение питания: 24 В пост. тока (от 20 до 30 В пост. тока), с защитой от обратной полярности, двойные разъемы для резервного питания, с диодами OR для смешивания напряженийМаксимально допустимый ток потребления: 4 A (как общее питание)Полевой интерфейс: 8-позиционные винтовые или вставные пружинные клеммные колодки, до 2,5 мм²Максимальное напряжение: 250 В пост. тока/В переменного токаСистемный интерфейс: 25-полюсный разъем SUB-DМаксимальный ток на канал: 500 мИнтерфейс заземления: винтовой клеммный блок до 2 мм²Изоляция: Поле/система 2,5 кВ; Поле/питание 2,5 кВ; Система/питание 500 В; Земля/система 500 В; Земля/поле 500 В; Земля/питание 500 ВОперационная температура: от -40 до +70 °CТемпература хранения: от -45 до +80 °CМаксимальная высота над уровнем моря: 2000 м над уровнем моряМонтаж: DIN-рейка 35 ммВес: около 1 кг (без учета модулей)Габариты: 163 x 143 x 155 мм (Ш x Г x В)
