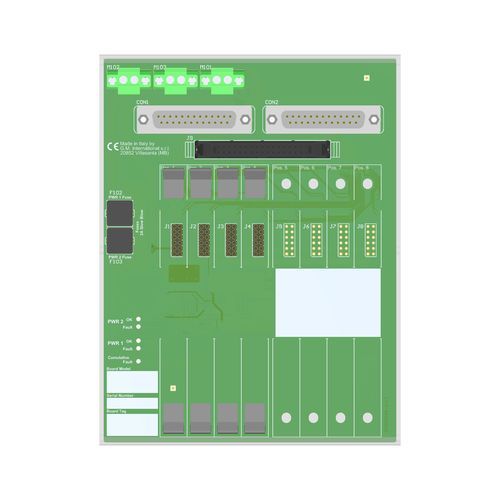

Вставная клеммная колодка TBE-D5004-MOD-001

для релемощностииз пластмассы

Данная оконечная плата с корпусом (TBE) обеспечивает клеммы для прямого соединения между платой ввода/вывода системы и модулями серии D5000 / D6000. Искробезопасная защита и изоляция сигналов между безопасной и опасной зоной обеспечивается сопутствующей аппаратурой серии D5000. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.Интерфейс платы Modicon M580 AO4 позиции Termination Board для 4 каналовПодключение к внешнему GMI HART® Mux 5700(-110)Снижение затрат на монтаж и обслуживание кабелейМониторинг неисправностей источников питанияМонтажное оборудование для монтажа на одну DIN-рейкуТехнические характеристики:Количество позиций: 4Максимальное количество каналов: 4Напряжение питания: 24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные клеммные колодки для резервного питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления: 1.5 A (как общее питание)Подключение (питание): С помощью поляризованных вставных разъемных винтовых клеммных колодок для размещения выводов до 2,5 мм², винтовое крепление.Защитный предохранитель: 2 А с задержкой по времениОбнаружение неисправностей: Бортовая диагностика контролирует как целостность источников питания, так и совокупность неисправностей модуля. О любой неисправности сообщается отключением твердотельного реле и включением соответствующих светодиодов. Сигнал тревоги выдается, если: 1) напряжение питания 1 или 2 < 17 В пост. тока или 2) напряжение питания 1 или 2 > 33 В пост. тока или 3) включена суммарная неисправность модуля. Сигнал тревоги снимается, если: 1) 20 В пост. тока < Питание 1 и 2 < 30 В пост. тока и 2) Нет совокупной неисправности модуля.Номинал выхода: 100 мА 35 В (≤ 1 В падения напряжения)Интерфейсное подключение карты ввода/вывода: Два 25-полюсных разъема SUB-D (требуются ответные разъемы)Кабель карты ввода/вывода: Системный кабель BMXFCAxx0 ("xx" указывает на длину). Более подробную информацию см. в документации Schneider.Логика резервирования: В режиме резервирования каждый канал должен потреблять половину тока. В случае неисправности одного канала (обрыв цепи), оставшийся в живых канал должен выдавать полный ток.Интерфейсное подключение HART Mux: 1 x 34-полюсный розеточный разъем (требуется ответный разъем)Кабель HART Mux: Плоский кабель CABF032Рабочая температура: от -40 до +70 °CМаксимальная высота над уровнем моря: 2000 м над уровнем моря.Температура хранения: от -45 до +80 °CТип монтажа: В комплект входит оборудование для монтажа на одинарную DIN-рейку 35 ммВес: Около 500 г, без учета модулей с пластиковыми зажимамиМесто установки: Установка в безопасной зонеРазмеры: Ширина 140 мм, Глубина 180 мм, Высота 154 мм
