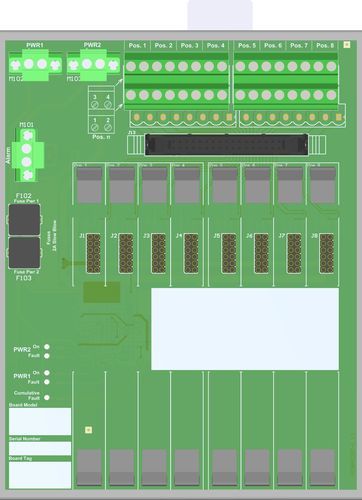

Вставная клеммная колодка TBE-D5008-GMI-003

для релемощности

Данная оконечная плата с корпусом (TBE) обеспечивает клеммы для прямого соединения между платой ввода/вывода системы и модулями серии D5000 / D6000. Искробезопасная защита и изоляция сигналов между безопасной и опасной зоной обеспечивается сопутствующей аппаратурой серии D5000. Источник питания 24 В пост. тока TBE подключается к двум вставным клеммным колодкам для резервного питания.Универсальные интерфейсы платы с клеммами8 позиций Termination Board для 16 каналовУстановка в зоне 2 (ожидается)Контроль неисправностей источников питанияМонтажное оборудование поставляется для одного комплекта для монтажа на DIN-рейкуСтатус: АКТИВИРОВАНОКаналы: 8 или 16Технические данныеОбщиеКоличество позиций8Максимальное количество каналов16Напряжение питания24 В пост. тока (20-30 В пост. тока), с защитой от обратной полярности, двойные клеммные колодки для резервного питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления1 А (как общее питание).Подключение с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм², винтовое крепление.Защитный предохранитель2 A с выдержкой времени.Обнаружение неисправностейТипВстроенная диагностика контролирует как целостность источников питания, так и совокупность неисправностей модуля. О любой неисправности сообщается отключением твердотельного реле и включением соответствующих светодиодов. Сигнал тревоги выдается, если: 1) напряжение питания 1 или 2 < 17 В пост. тока или 2) напряжение питания 1 или 2 > 33 В пост. тока или 3) включена суммарная неисправность модуля. Сигнал тревоги снимается, если: 1) 20 В пост. тока < Питание 1 и 2 < 30 В пост. тока и 2) Нет совокупной неисправности модуля.ПодключениеПоляризованные разъемные винтовые клеммные блоки для подключения клемм до 2,5 мм², винтовое крепление.Выходной номинал100 мА 35 В (≤ 1 В падения напряжения).Интерфейс карты ввода/выводаПодключение16+16 винтовых клеммных блоков для подключения клемм до 2,5 мм², с точным соответствием клеммам модуля 1-4.Условия окружающей средыРабочая температура от -40 до +70 °C.Максимальная высота над уровнем моря2000 м.Температура хранения от -45 до +80 °C.МонтажТип крепленияВ комплект поставки входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес около 0,9 кг, без учета модулей.РасположениеУстановка в безопасной зоне/зоне 2 (ожидается).РазмерыШирина 140 мм, Глубина 180 мм, Высота 154 мм.Количество позиций: 8Максимальное количество каналов: 16Напряжение: 24 В пост. тока (от 20 до 30 В пост. тока), с защитой от обратной полярности, двойные клеммные колодки для резервного питания, с диодами OR для смешивания напряжений питания.Максимально допустимый ток потребления: 1 А (как общий источник питания).Подключение: с помощью поляризованных разъемных винтовых клеммных колодок для подключения клемм до 2,5 мм², винтовое крепление.Защитный предохранитель: 2 А с задержкой.Обнаружение неисправностей: Бортовая диагностика контролирует как целостность источников питания, так и совокупные неисправности модуля. Сигнал тревоги при напряжении питания < 17 В пост. тока или > 33 В пост. тока или при включении совокупной неисправности модуля. Сигнал тревоги снимается, если 20 В пост. тока < питания < 30 В пост. тока и нет совокупной неисправности модуля.Номинал выхода: 100 мА 35 В (падение напряжения ≤ 1 В).Интерфейс карты ввода/вывода: 16+16 винтовых клеммных колодок до 2,5 мм², точное соответствие клеммам модуля 1-4.Рабочая температура: от -40 до +70 °C.Максимальная высота над уровнем моря: 2000 м над уровнем моря.Температура хранения: от -45 до +80 °C.Монтаж: В комплект входит оборудование для монтажа на одну DIN-рейку 35 мм.Вес: около 0,9 кг, без учета модулей.Расположение: Безопасная зона/Зона 2 (ожидается).Размеры: 140 x 180 x 154 мм (Ш x Г x В).
