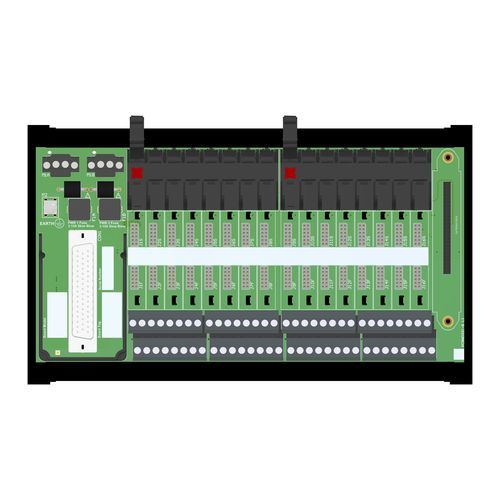

Вставная клеммная колодка X1-TB-16-TRI-01

на пружиневставнаямощности

I.S. SIL3 16-pos X1-Series Termination Board for Tricon CX UIO 3902(A)X and AO 3809(A)X CardThis Termination Board (X1-TB) обеспечивает прямое соединение между платой ввода/вывода системы и модулями X1-Series. Искробезопасная защита и изоляция сигналов между безопасной и опасной зонами обеспечивается сопутствующей аппаратурой серии X1 (X1-IS). Источник питания 24 В пост. тока X1-TB подключается к двум вставным клеммным колодкам для резервного питания. На плате может быть установлен шлюз серии X1-GW для конфигурирования и мониторинга.SIL 3 / SC 3Вход из зоны 0 / отдела 1Установка в зоне 2 / отдела 2Интерфейс платы Tricon CX UIO & AO Card16 позиций универсального интерфейса платы для 16 каналовСнижение затрат на установку и обслуживание кабелейОднократное отключение шлейфа для облегчения операций обслуживанияВозможность размещения шлюза X1-GW для конфигурирования и мониторингаТрехпортовая изоляция, вход/выход/питаниеТехнические характеристики:Количество позиций/каналов: 16Рассеиваемая мощность: 0.24 Вт @ 24 В пост. тока с обоими источниками питания и без модулей, типично.Напряжение питания: 24 В пост. тока номинально (от 20 до 30 В пост. тока), с защитой от обратной полярности, двойные клеммные блоки для резервного питания, с диодами OR для смешивания напряжений.Потребляемый ток: 10 мА @ 24 В пост. тока с обоими источниками питания и без модулей, типично.Максимальный ток потребления: 1.5 А (как общее питание), 3,15 А с предохранителем с временной задержкой.Подключение питания: с помощью поляризованных винтовых клеммных колодок с разъемным соединением для подключения клемм до 2,5 мм².Подключение полевого интерфейса: с помощью поляризованных 8-позиционных винтовых или пружинных клеммных колодок с разъемным соединением для подключения клемм до 2,5 мм².Тип системного интерфейса: Системный интерфейс потребляет ток.Подключение системного интерфейса: один 50-полюсный мужской разъем SUB-D (требуется ответный женский разъем).Системный кабель: 4X00227-5xx с AO Card 3809X, 4X00224-3xx с UIO Card 3902X.Максимальный ток на канал: 500 мПодключение интерфейса заземления: винтовой клеммный блок для проводников сечением до 2 мм².Испытательное напряжение изоляции: Поле/система 2,5 кВ; Поле/питание 2,5 кВ; Система/питание 500 В; Земля/система 500 В; Земля/поле 500 В; Земля/питание 500 В.Рабочая температура: от -40 до +70 °CМаксимальная высота над уровнем моря: 2000 м над уровнем моря.Температура хранения: от -45 до +80 °CОборудование: Сопутствующая аппаратура и неискрящее электрооборудование.Параметры безопасности: Um = 250 Vrms или Vdc, -40 °C ≤ Ta ≤ 70 °C.Монтаж: В комплект входит оборудование для монтажа на одинарную DIN-рейку 35 мм.Вес: около 1 кг, без учета модулей.Расположение: Безопасная зона или Зона 2 или Подразделение 2.Размеры: Ширина 243 мм, Глубина 143 мм, Высота 155 мм.
