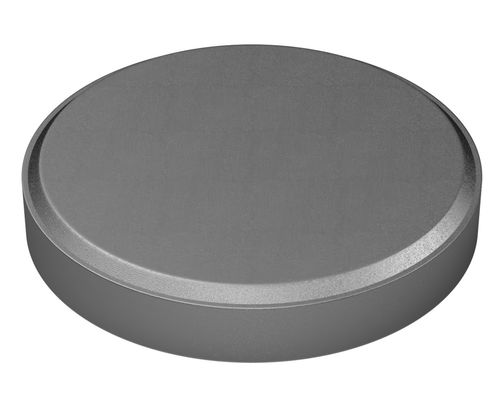

Опорная головка из стали CC-F

Обзор продукта
Изготовлены из сплошного карбида для высокой износостойкости. Могут быть припаяны или склеены в шаблонах, приспособлениях и зажимах. Нижняя часть фасонная для зазора в монтажном гнезде.

Типы изделий

• CC — Сплошной карбид
• CRP — Карбидная насадка, с резьбой
• CSRP — Нержавеющая сталь, с резьбой
• CSRP-C — Нержавеющая сталь, с зенковкой
• DRP — Delrin, с резьбой
• DRP-C — Delrin, с зенковкой
• SRP — Сталь, с резьбой
• SRP-C — Сталь, с зенковкой

Детали / Опции

• CC-1F (SKU 101626) — D: 1/4 in; H: 1/8 in; F x45°: 0.02 in
• CC-2F (SKU 101655) — D: 5/16 in; H: 1/8 in; F x45°: 0.02 in
• CC-3F (SKU 101682) — D: 3/8 in; H: 1/8 in; F x45°: 0.02 in
• CC-4F (SKU 101776) — D: 1/2 in; H: 1/8 in; F x45°: 0.02 in
• CC-5F (SKU 101799) — D: 5/8 in; H: 1/8 in; F x45°: 0.02 in
• CC-6F (SKU 101818) — D: 3/4 in; H: 1/8 in; F x45°: 0.02 in
• CC-8F (SKU 101845) — D: 1 in; H: 5/32 in; F x45°: 0.02 in

Медиа / Сопроводительные документы

• Gripper Technical Information (PDF)

Характеристики / Технические спецификации

• Материал: Сплошной карбид (высокая износостойкость)
• Крепление: Можно паять или клеить в шаблонах, приспособлениях и зажимах
• Нижняя часть: Фаска для зазора в монтажном гнезде
• Единицы, указанные на странице: Inch
• Типичное фасочное смещение поверхности (F x 45°): 0.02 in для указанных размеров CC-F
• Доступные номера деталей и размеры: CC-1F — D 1/4 in, H 1/8 in; CC-2F — D 5/16 in, H 1/8 in; CC-3F — D 3/8 in, H 1/8 in; CC-4F — D 1/2 in, H 1/8 in; CC-5F — D 5/8 in, H 1/8 in; CC-6F — D 3/4 in, H 1/8 in; CC-8F — D 1 in, H 5/32 in
