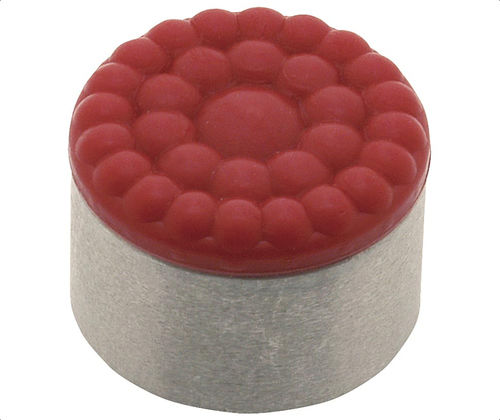

Резьбовая вставка CSRP-UR

из нержавеющей сталииз полиуретанакруглая

Описание
Уретановая поверхность постоянно связана с пластиной из нержавеющей стали серии 300. Немаркий, неокрашивающий уретан защищает деликатные рабочие поверхности и обладает отличной стойкостью к абразии и износу.
'Bubbled' текстура уретанового покрытия обеспечивает надежное удержание и позволяет воздуху выходить, предотвращая образование вакуума между контактной поверхностью и верхом подложки при сжатии.
Верх из уретана доступен в трех значениях твердости по Шору A для различных задач. Сверление со сквозным/слепым резьбовым отверстием для установки с задней стороны (blind-hole tap). Значения сжатия основываются на массе, необходимой для сжатия уретановой поверхности на 0.032 in для пластины толщиной 0.08 in и на 0.042 in для пластины толщиной 0.12 in; показатели могут значительно меняться в зависимости от температуры и других внешних факторов.

ВЫБОР ТВЁРДОСТИ (ДУРОМЕТРА)

• 35 Shore A: для очень лёгких нагрузок. Жёсткость напоминает мягкий ластик; может рваться при сдвиге.
• 60 Shore A: для средних нагрузок. Жёсткость сопоставима с автомобильной шиной; хороший баланс сцепления и долговечности.
• 80 Shore A: для тяжёлых нагрузок. Жёсткость напоминает пятку классической обуви; практически не рвётся и устойчива к абразии.

Варианты деталей
ID | SKU | Номер детали | Резьба | D (in) | D1 (in) | L (in) | H (in) | F x 45° (in) | Твёрдость (Shore A) | Цвет | Толщина уретана (in) | Сжатие (lbs)
100956 | CSRP-305-35UR | CSRP-305-35UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 10
100957 | CSRP-305-60UR | CSRP-305-60UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 30
100965 | CSRP-305-80UR | CSRP-305-80UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 45
100972 | CSRP-405-35UR | CSRP-405-35UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 12
100990 | CSRP-405-60UR | CSRP-405-60UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 35
100992 | CSRP-405-80UR | CSRP-405-80UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 90
101012 | CSRP-53-60UR | CSRP-53-60UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 75
101017 | CSRP-53-80UR | CSRP-53-80UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 190
101021 | CSRP-625-35UR | CSRP-625-35UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 80
101027 | CSRP-625-60UR | CSRP-625-60UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 160

Примечания
Сверление со слепой резьбой для крепления с обратной стороны. Значения сжатия соответствуют массе, необходимой для сжатия уретановой поверхности на 0.032 in (для 0.08 in пластины) и на 0.042 in (для 0.12 in пластины). Показатели зависят от температуры и условий эксплуатации.

Технические характеристики

• Модель: CSRP-UR
• Семейство / тип: Вставки захвата (круглые)
• Форма: Круглая
• Основной материал: пластина из нержавеющей стали серии 300
• Поверхность: SofTop® уретан, прочно связанный с нержавеющей сталью
• Текстура поверхности: 'bubbled' уретановая поверхность, позволяющая воздуху выходить и предотвращающая присасывание
• Крепление: слепой резьбовой отверстие для крепления с задней стороны (резьбовое)
• Доступные резьбы / примеры диаметров: #8-32 (0.315 in), #10-32 (0.394 in / 0.512 in), 1/4-28 (0.630 in)
• Доступные диаметры: 5/16, 3/8, 1/2, 5/8 (in)
• Доступные твердости: 35, 60, 80 Shore A (цветовое кодирование)
• Цветовое кодирование: 35 = Yellow, 60 = Blue, 80 = Red
• Типичная толщина уретана: 0.08 in
• Сжатие нагрузки: значения по SKU указаны в разделе Варианты деталей (lbs)
• Применение: защита деликатных поверхностей, немаркий контакт, износостойкая захватная поверхность

Применения

• Защита деликатных поверхностей и готовых деталей при обработке и сборке
• Немаркие точки контакта для оснастки, опор и упоров
• Замена или модернизация металлических подкладок, когда требуется захват и защита поверхности
