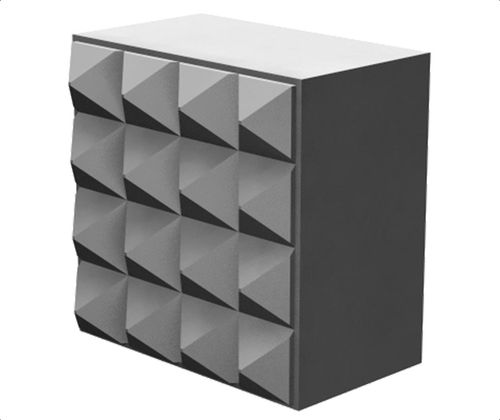

Резьбовая вставка FSC series

твердый сплавквадратная

Описание
Цельнотвердосплавные вставки, разработанные для захватов в условиях высокого износа и больших нагрузок. Ромбическая насечка обеспечивает надежное удержание на сложных заготовках. Резьба в глухом отверстии позволяет надежно крепить изделие с тыльной или боковой стороны для гибкой интеграции в оснастку.

Типы изделий

• FSC-870 (ID 100861): Резьба #10-32, L = 1/2 in, L1 = 3/16 in, W = 1/2 in, H = 3/8 in, F X 45° = 0.03 in, Профиль зуба = Мелкий
• FSC-875 (ID 100869): Резьба #10-32, L = 1/2 in, L1 = 5/16 in, W = 1/2 in, H = 1/2 in, F X 45° = 0.03 in, Профиль зуба = Мелкий

Медиа

• Техническая информация о гриппере (PDF)
• FSC-SQUARE - цельнотвердосплавный с стальным резьбовым вкладышем (фото продукта)

Характеристики / технические данные

• Материал: цельный твердосплав (подходит для применений с высокой износостойкостью и большими нагрузками)
• Форма: квадратная вставка для гриппера
• Насечка: ромбическая насечка (мелкий профиль зуба)
• Крепление: резьба в глухом отверстии для тыльного/бокового монтажа
• Отделка / Особенность: насечка для надежного удержания в сложных условиях
• Доступные артикулы и ключевые размеры:
  • FSC-870 (ID 100861): Резьба #10-32, L = 1/2 in, L1 = 3/16 in, W = 1/2 in, H = 3/8 in, F X 45° = 0.03 in, Профиль зуба = Мелкий
  • FSC-875 (ID 100869): Резьба #10-32, L = 1/2 in, L1 = 5/16 in, W = 1/2 in, H = 1/2 in, F X 45° = 0.03 in, Профиль зуба = Мелкий
• Типичные области применения: зажимы для детали, где требуются высокая износостойкость и надежный захват
