Вставка сталь TG GripSert

карбиддля металла

Обзор продукта

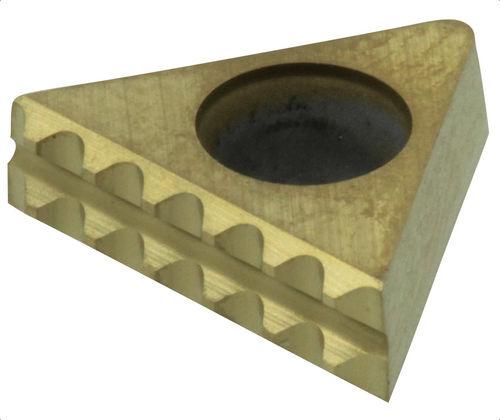

Зажимные вставки TG GripSerts TG-STD разработаны для удержания стальных заготовок при многокоординатной обработке. Для надёжного закрепления детали требуется всего 3,5 мм площади зажима; треугольная геометрия и зубчатый профиль создают эффект прижима (pull-down), предотвращая подъём детали при зажиме. Вставки выполнены из связанного карбида с износостойким покрытием, предназначенного для проникновения в сталь.

Преимущества

• Треугольная форма с конусностью 5° и зубчатой геометрией обеспечивает стабильный зажим без предварительной обработки или выполнения ласточкиного хвоста.
• Эффект прижима предотвращает подъём заготовки при зажиме, повышая повторяемость в 5-осевых операциях.
• Конструкция поглощает и демпфирует вибрации, позволяя надёжно удерживать при меньших зажимных силах и уменьшая деформацию детали.
• Обеспечивает более высокую скорость съёма материала и меньше отходов по сравнению с традиционными системами зажима.

Упаковка
Продаётся упаковками по 10 шт.

Типы продуктов

• TG-ALU — GripSert для алюминиевых заготовок
• TG-STD — GripSert для стальных заготовок
• TG-HRC — GripSert для закалённой стали / титана

Выбранная деталь

• TG-STD — твердосплавные вставки для стали - комплект из 10 шт.

Таблица деталей

• ID: 133940 | SKU: TG-STD | Номер детали: TG-STD | L: 10,81 мм | L1: 1,70 мм | L2: 0,30 мм | W: 3,18 мм | W1: 0,30 мм | H: 0,59 мм | H1: 0,36 мм | V: 70° | V1: 40° | V2: 30° | V3: 70° | V4: 5° | PN

Дополнительные материалы
Доступен технический бюллетень (PDF с информацией о продукте).

Характеристики / технические спецификации

• Общая длина (L): 10,81 мм
• Длина между центрами (L1): 1,70 мм
• Длина контактной поверхности (L2): 0,30 мм
• Общая ширина (W): 3,18 мм
• Ширина зажимной поверхности (W1): 0,30 мм
• Высота (H): 0,59 мм
• Высота зуба (H1): 0,36 мм
• Угол выемки на зажимной поверхности: 70°
• Угол зуба: 40°
• Угол выемки: 30°
• Угол выемки в зажимной поверхности: 70°
• Коничность / треугольная форма: 5°
• Материал: связанный карбид с покрытием (разработан для проникновения в сталь)
• Применение: зажимные вставки для стали; подходят для 5-осевой обработки; эффект прижима предотвращает подъём
