Вставка из стали HSE series

квадратная

Обзор продукта

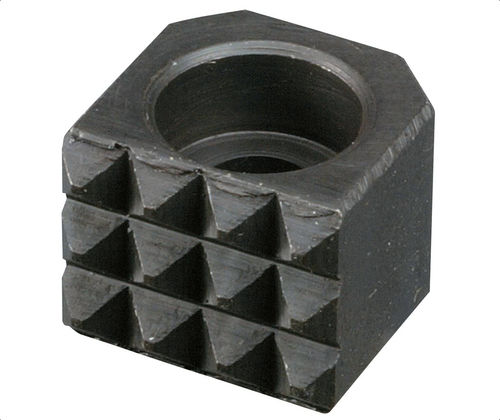

Кантовые захваты серии HSE, изготовлены из быстрорежущей стали M-2, закалены до Rc 60/62, покрытие — чёрный оксид. Квадратный профиль кромки с зубчатостью с одной стороны; тип зуба обозначается кодами (EF, SF, Fine). Глухое/заподлицо отверстие (counterbore) для фронтального монтажа с использованием винта SHCS или LHCS. Размеры указаны в дюймах для простой интеграции в существующие оснастки.

Доступные варианты

• 101317 | HSE-902 | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101318 | HSE-902-SF | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101326 | HSE-903 | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101328 | HSE-903-SF | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101363 | HSE-905 | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101366 | HSE-905-SF | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101403 | HSE-952 | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine
• 101405 | HSE-952-EF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: EF
• 101406 | HSE-952-SF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: SF
• 101435 | HSE-953 | L 1/2 in × W 1/2 in × H 3/8 in | H1 .175 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine

Технические характеристики

• Материал: быстрорежущая сталь M-2
• Твёрдость: закалены до Rc 60/62
• Покрытие: чёрный оксид
• Форма кромки: квадратная кромка; зубцы на одной стороне (diamond или straight/fine по кодам EF, SF, Fine)
• Крепление: зенкованное отверстие для фронтального монтажа с SHCS или LHCS; зенкование указано для #6 или #8 SHCS в зависимости от детали
• Размеры: L, W, H, H1, F и F1 в дюймах как указано для каждого SKU

Области применения и рекомендации по установке

• Предназначены для прецизионного захвата кромок в оснастке, шаблонах и сборочных операциях
• Фронтальный монтаж через зенкование обеспечивает заподлицо установку и повторяемое позиционирование
• Выбирайте тип зуба в зависимости от поверхности материала и требуемого захвата: EF (diamond), SF (straight), Fine (мелкие зубья)

Информация для заказа

• Укажите SKU или номер детали и требуемый код зубчатого профиля (EF / SF / Fine)
• Подтвердите размер SHCS (#6 или #8) и проверьте размеры в дюймах для совместимости с оснасткой
• Свяжитесь с поставщиком, указав SKU, для информации о сроках и оптовых поставках
