Резьбовая вставка CT series

из сталикарбид

Описание
Изготовлен с зубчатой твердосплавной прижимной пластиной, напаяной на корпус из легированной стали с термообработкой. Захваты выполнены под углом 15° для установки в рокерные патроны Woodworth, Maxi-Grip и Ultra-Grip. Сквозное резьбовое отверстие (тапированное).

Типы продукции
CT вкладыши для захвата — угловые, с твердосплавной напайкой. Доступные профили зубьев: Fine, 4 Point, Straight, Angular.

Таблица доступных деталей
Заголовки: ID | SKU | Номер детали | Резьба | L (in) | L1 (in) | W (in) | W1 (in) | H (in) | V Градусы | F x 45° (in) | Профиль зуба

• 100713 | CT-127-12 | CT-127-12 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100718 | CT-127-4 | CT-127-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100721 | CT-130-4 | CT-130-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100726 | CT-145-5 | CT-145-5 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular
• 100732 | MCT-127-12 | MCT-127-12 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
• 100733 | MCT-127-4 | MCT-127-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
• 100742 | MCT-130-4 | MCT-130-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
• 100744 | MCT-145-5 | MCT-145-5 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular

Медиа

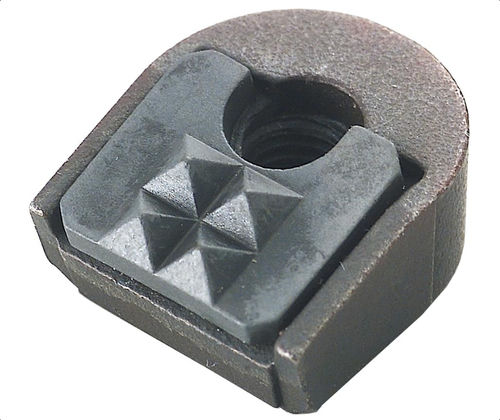

Доступен технический паспорт (PDF) и фотография изделия с названием "CT-ANGLE - carbide tipped angle grip".

Характеристики / Технические спецификации

• Зубчатая твердосплавная прижимная пластина, припаяна к корпусу из легированной стали с термообработкой
• Угол захвата: 15° для рокерных патронов Woodworth, Maxi-Grip и Ultra-Grip
• Сквозное резьбовое отверстие (тап)
• Доступные профили зубьев: Fine, 4 Point, Straight, Angular
• Доступные резьбы: #10-32 (дюйм) и M5x0.80 (метрическая)
• Типичные размеры (пример): L .65 in, L1 .60 in, W 9/16 in, W1 15/32 in, H 3/8 in, V 15°
• Несколько номеров деталей/вариантов: CT-127-12, CT-127-4, CT-130-4, CT-145-5, MCT-127-12, MCT-127-4, MCT-130-4, MCT-145-5
