Резьбовая вставка FSC series

твердый сплавкруглая

Описание

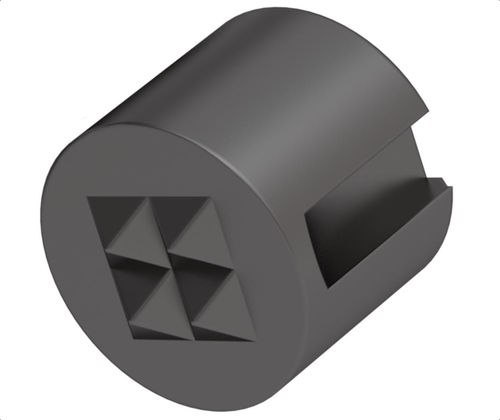

Серия FSC — круглые гриппер-вставки из цельного твердого сплава, разработанные для промышленных применений с высоким износом и высокой нагрузкой. Ромбовидная насечка обеспечивает надежное вхождение в деталь; доступны варианты с разными профилями зубьев и конфигурациями крепления для заднего монтажа или фиксации винтом.

Варианты деталей / ключевые модели

• FSC-070 / FSC-070-4 — D = 1/2", L = 5/16", опция резьбы #10-32, зубья Fine или 4-Point.
• FSC-20-4-SL / FSC-20-SF-SL — D = 1/4", L1 = .04", whistle-stop исполнение, 4-Point или SF профиль.
• FSC-30-4-SL / FSC-30-SL — D = 5/16", whistle-stop, опции EF или 4-Point.
• FSC-40-4-SL / FSC-40-SL — D = 3/8", whistle-stop, опции EF или 4-Point.
• FSC-841 / FSC-844 — side-flat варианты с резьбой #10-32, разные размеры H / H1.

Медиа (доступно)

• Техническая информация по Gripper (PDF).
• Изображения изделий (примеры грипперов из цельного твердого сплава / FSC-ROUND).

Ключевые характеристики

• Материал: цельный твердосплав для применений с высоким износом и нагрузкой.
• Профили зубьев: ромбовидная насечка — доступные профили: Fine, 4-Point, SF, EF.
• Крепление: глухая резьба для заднего монтажа; плоская поверхность на Ø для установки прижимным винтом; whistle-stop и side-flat для отдельных деталей.
• Опции резьбы: некоторые варианты с #10-32; whistle-stop и side-flat могут быть без резьбы.
• Типовые размеры: диаметры D = 1/2", 1/4", 5/16", 3/8" с соответствующими L / L1 и H в зависимости от детали.
• Типичное F x 45°: примерно .02" или .03" в зависимости от модели.
• Семейство изделий: вставки гриппер серии FSC.
