Вставка с зубчиками TG-ALU

самоблокирующаясякарбидна заказ

Описание продукта

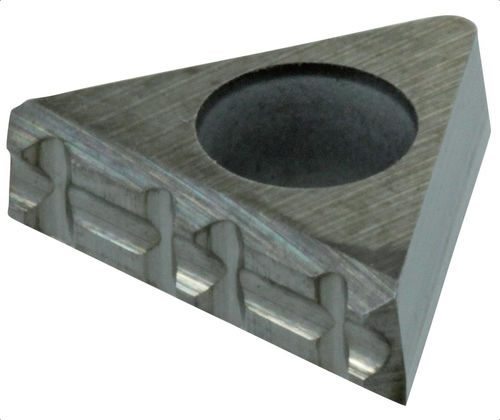

Вставки для зажима TG GripSerts предназначены для фиксации алюминиевых заготовок при высокоточной обработке, включая 5-осевые операции. Для удержания заготовки требуется всего 3,5 мм поверхности зажима, а геометрия вставок создает эффект притяжения вниз, предотвращающий подъём при зажиме. Изготовлены из покрытого твердого сплава (карбида) с специализированными треугольными зубьями, TG GripSerts эффективно внедряются в алюминий.

Типы продукта

• TG-ALU — GripSert для алюминиевых заготовок
• TG-STD — GripSert для стальных заготовок
• TG-HRC — GripSert для закалённой стали / титана

Детали детали (таблица)
ID: 133942
SKU / Номер детали: TG-ALU
L (Общая длина мм): 10.69
L1 (Расстояние между центрами мм): 1.80
L2 (Длина контактной поверхности мм): 0.41
L3 (Зажимная поверхность - длина нижней ступени мм): 1.88
L4 (Расстояние между центровыми точками мм): 2.86
W (Общая ширина мм): 3.18
W1 (Глубина зажимной поверхности мм): 0.19
W2 (Ширина контактной поверхности мм): 0.62
H (Общая высота мм): 0.30
V (Угол выемки зажимной поверхности градусов): 70
V1 (Угол зуба градусов): 40
V2 (Угол выемки градусов): 30
V3 (Градусы): 70
V4 (Градусы): 5

Технические характеристики

• Материал: покрытый карбид (вставка)
• Предназначено для: алюминиевых заготовок
• Необходимая поверхность зажима: 3,5 мм
• Форма: треугольная с конусностью 5° и специализированной геометрией зубьев
• Функция: создает эффект притяжения вниз, предотвращающий подъём заготовки при зажиме
• Преимущества: поглощает и демпфирует вибрации; надежное удержание при меньших зажимных силах для предотвращения деформации; более высокая скорость резания и снижение потерь материала по сравнению с традиционными системами зажима
• Упаковка: продается в упаковках по 10
• Номер детали / модель: TG-ALU
