Резьбовая вставка FSC

из сталитвердый сплав

Обзор
Вставки для губок из монолитного карбида, разработанные для областей с высокой износостойкостью и большими нагрузками. Зубчатая поверхность обеспечивает надежный захват; доступные профили зубьев: Fine, 4-Point, Straight, Angular. Вставки выполнены под углом 15° для совместимости с рокерными кулачками Woodworth, Maxi-Grip и Ultra-Grip. Сквозное отверстие с нарезкой; доступны варианты с дюймовыми и метрическими резьбами.

Типы продукции

• ID 100881 — Партия FSC-127-10 — Резьба #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: Fine
• ID 100883 — Партия FSC-127-4 — Резьба #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: 4-Point
• ID 100915 — Партия FSC-130-4 — Резьба #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: Straight
• ID 100921 — Партия FSC-145-5 — Резьба #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: Angular
• ID 100924 — Партия MFSC-127-10 — Резьба M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: Fine
• ID 100927 — Партия MFSC-127-4 — Резьба M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: 4-Point
• ID 100941 — Партия MFSC-130-4 — Резьба M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: Straight
• ID 100948 — Партия MFSC-145-5 — Резьба M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: Angular
• ID 100891 — Партия FSC-127-4-10MM — Резьба #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: 4-Point
• ID 100905 — Партия FSC-130-2-10MM — Резьба #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Профиль зуба: Straight

Материалы (доступны)

• Техническая информация по Gripper (PDF)

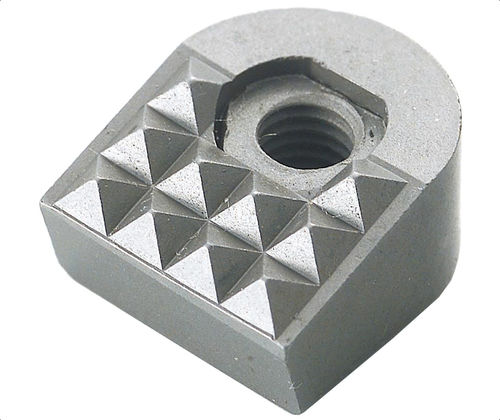

• Фото продукта: FSC-ANGLE GRIP - solid carbide with steel threaded insert

Технические характеристики

• Серия / Коммерческое обозначение: FSC
• Материал: монолитный карбид (для условий высокой изнашиваемости и больших нагрузок)
• Зубчатость: зубчатая поверхность для надежного захвата; доступные профили: Fine, 4-Point, Straight, Angular
• Угол: 15° (разработано для рокерных кулачков Woodworth, Maxi-Grip и Ultra-Grip)
• Нарезка: сквозное нарезное отверстие (доступны дюймовые и метрические варианты)
• Варианты резьбы: #10-32 (дюйм) и M5x0.8 (метрическая)
• Типичные размеры (в дюймах, если не указано иное): L = .65, L1 = .60, H = 3/8, F x 45° = .03
• Варианты ширины: 9/16 in или .39 in (10 mm) для метрических вариантов
• Примеры номеров деталей: FSC-127-10, FSC-127-4, FSC-130-4, FSC-145-5, MFSC-127-10, MFSC-127-4, MFSC-130-4, MFSC-145-5, FSC-127-4-10MM, FSC-130-2-10MM
• Типичное применение: вставки для губок рокерного типа в требовательных задачах по удержанию
